BTL (Stereo)和 BTL (Mono)

什么是 BTL？

BTL 全称 Bridge-Tied Load，即“桥接负载”。它是一种利用两个功放通道来驱动一个扬声器的电路设计。

• 普通（单端）模式：一个通道驱动扬声器，信号电压范围是 从 0V 到 +Vcc 到 -Vcc。
• BTL 模式：
  • 将同一个音频信号分为两路：一路是原始信号，另一路是反相信号。
  • 通道 A 输出原始信号，通道 B 输出反相信号。
  • 扬声器不再一端接地，而是接在两个通道的输出端之间。
  • 这样，加在扬声器两端的电压差 就变成了原来单通道的两倍。

核心优势：根据电功率公式 (P = U^2 / R)，电压变为 2 倍，功率理论上会变为原来的 4 倍。这能显著提高输出功率，尤其在低电压供电（如汽车、单电源便携设备）的场合非常有用。

---

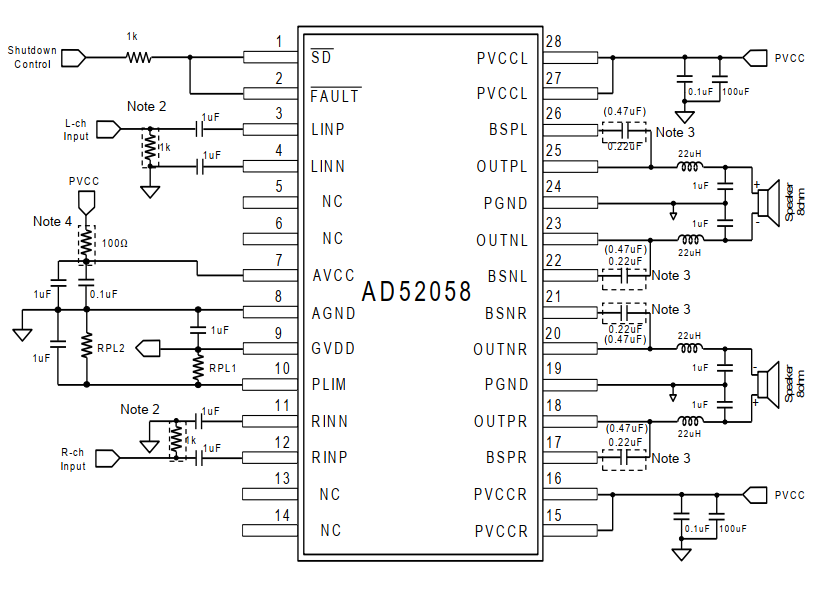

BTL (Stereo) 立体声桥接

这是最常见的 BTL 应用形式，尤其是在集成功放芯片或有源音箱中。

• 工作方式：
  • 芯片内部有两个独立的功放通道（左声道和右声道）。
  • 每个声道自己以 BTL 模式工作，驱动一个扬声器。
  • 左声道芯片：产生正相和反相信号，驱动左扬声器。
  • 右声道芯片：产生正相和反相信号，驱动右扬声器。
• 结果：
  • 得到两个独立的、功率较大的输出，分别用于左、右立体声声道。
  • 需要连接两个扬声器。
• 典型应用：
  • 大部分便携蓝牙音箱（内部一块小芯片驱动两个喇叭）。
  • 电脑有源音箱。
  • 车载音响的主声道。

---

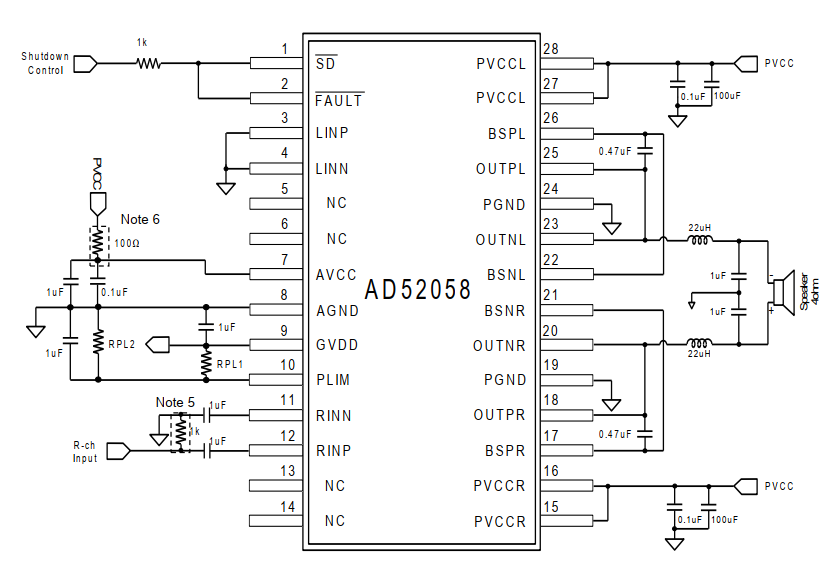

BTL (Mono) 单声道桥接

这种模式通常是将一个原本设计为立体声的功放，通过外部接法，改造成一个超大功率的单声道功放。

• 工作方式：
  • 功放本身有两个通道（A 和 B）。
  • 将输入的同一个单声道信号 同时送入两个通道，但通过前级电路或跳线，使其中一个通道（通常是 B 通道）得到反相信号。
  • 然后，将一个扬声器跨接在通道 A 的输出端（+） 和 通道 B 的输出端（+） 之间。扬声器的负极不再接地。
• 结果：
  • 两个通道“合力”驱动一个扬声器，输出功率远大于任一通道单独工作（理想情况下是单通道的 4 倍，实际约 3 倍左右）。
  • 此时，功放只能输出一个声道的信号。
• 典型应用：
  • 驱动大功率的低音炮。
  • 在需要极大推动力的场合（如大型舞台低音），桥接多台功放来驱动一个超低音扬声器。
  • 汽车音响中，用一台四路功放，可以桥接成两路大功率输出，分别推前场喇叭，或者桥接成一路超大功率推低音炮。

重要提示：BTL (Mono) 模式下的“单声道”信号，通常由左右立体声信号混合（L+R） 而来，以保证所有音频内容都得到放大，而不是只放大左或右其中一个声道。

---

核心区别总结

特性	BTL (Stereo)	BTL (Mono)
本质	两个独立的 BTL 放大器。	一个“合体”的 BTL 放大器。
信号通道	2 个（左、右独立的立体声）。	1 个（通常是 L+R 混合的单声道）。
功放通道占用	使用 2 个功放通道。	使用 2 个功放通道。
驱动扬声器数量	2 个（左、右各一）。	1 个。
输出功率特点	每个声道获得中等偏大的功率。	获得一个非常巨大的功率输出。
接线方式	每个喇叭接在各自通道的“+/-”端。	一个喇叭接在 A 通道的“+”和 B 通道的“+”端。
主要目的	在有限的供电电压下，为立体声系统提供足够的功率。	为了驱动一个需要超大功率的扬声器（通常是低音单元）。
常见设备	集成音频芯片、小型有源音箱、多媒体音箱。	大型功放、低音炮功放、专业音响系统。
