3.5mm 音频插孔 PJ-432 耳机插入屏蔽扬声器原理

概要：本文介绍了 PJ-432 型 3.5mm TRRS 音频插孔的工作原理，特别是耳机插入时如何通过物理结构屏蔽扬声器。通过图示和结构分析，展示了该插孔如何利用金属弹片断开扬声器信号线路，从而达到自动切换音频输出的效果。

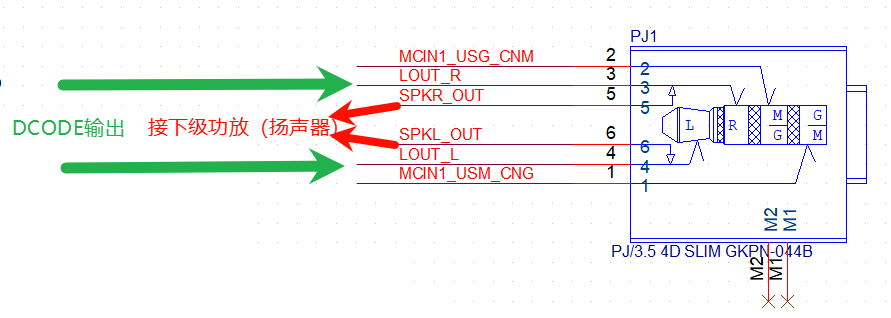

1. PJ-432 插孔结构与功能简介

一直以为当耳机插入时，屏蔽扬声器是使用了某些引脚的电平检测，看到 PJ-432 这种耳机座子，才发现完全是从物理上进行了屏蔽。

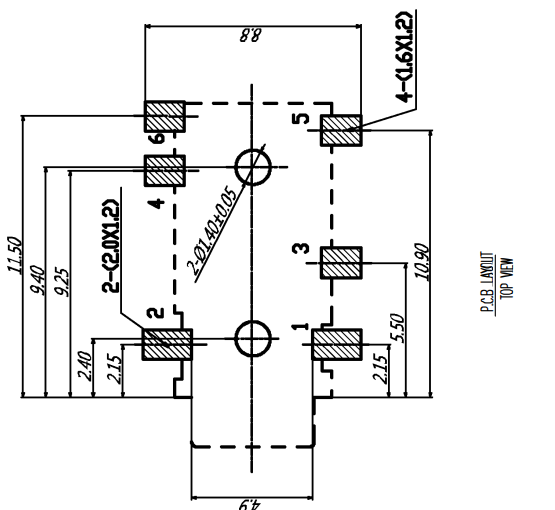

座子有六个引脚，适用于 TRRS（Tip-Ring-Ring-Sleeve）接口，也就是左右声道、地、麦克风。多出来的两个引脚与左右声道是通过金属片，利用金属片的弹性连接的。

---

2. 耳机插入时的屏蔽原理

当 TRRS 插头插入时，两个金属弹片会被顶开，从而断开与功放引脚的连接。

图片说明：

---

3. 原理图解析

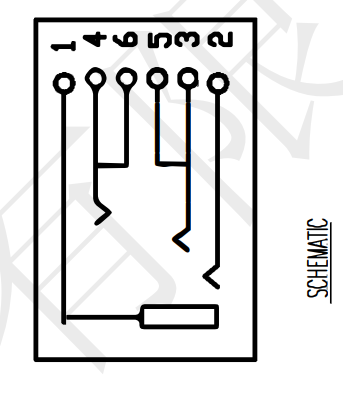

从原理图符号也能看出其工作机制：

图片说明：

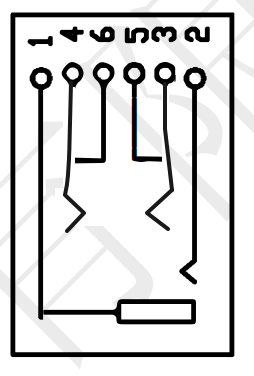

插入时，3 和 4 被往两边顶开，脱离了和 5、6 的接触，扬声器就没声音了。

图片说明：
