Intel 平台 ADR（Asynchronous DRAM Refresh）机制详解

参考文档

《606161 Emmitsburg_EDS Rev 1-5》P2163 《EGS PDG 610826 V 1-2》P870

一、ADR 的设计目标

ADR（Asynchronous DRAM Refresh） 是 Intel 平台的一种电源异常保护机制，核心目标是：

在 AC 电源丢失或“安全可延迟”的 Global Reset 发生前，提前通知 CPU，使其有机会保存关键数据到非易失性存储器，从而保证易失性数据（如 DRAM 中的数据）不会丢失。

为什么需要 ADR？

在传统架构中：

• 对于 Host Partition Reset 或进入 S3/S4/S5 状态 → CPU 可以通过 Reset_Warn 或 Go_S3/4/5 DMI 消息提前收到通知。

• 但对于 Global Reset（全局复位） → CPU 不会提前收到警告

因此，ADR 机制的引入，就是为了：

给 CPU 一个“提前量”，在 Global Reset 真正发生前执行缓存刷新、I/O 阻塞、内存自刷新等动作。

---

二、ADR 如何向 CPU 发出“预警”？

1️⃣ 使用 PM_SYNC 引脚

ADR 的预警信号通过：

PM_SYNC 引脚 → CPU 监控特定状态 → 判断为 ADR 触发

CPU 会持续监测 PM_SYNC 的状态作为 ADR 指示。

---

2️⃣ AC 掉电场景的特殊处理

在交流电源突然断电时，PCH（芯片组）赖以工作的供电也会很快掉电（表现为PCH_PWROK或RSMRST#信号失效）。一旦掉电，PCH自己都无法工作了，自然也就无法再通过PM_SYNC引脚去通知CPU预警了。

为了解决这个“PCH即将自身不保”的困境，支持ADR的平台增加了一个“外部预警”​ 设计：

1. 早期预警源：主电源本身或相关电路会提前检测到交流电（AC Power）已失效。这个“交流电失效”的信号是一个非常早期的预警。
2. 信号接力：这个早期预警信号被连接到PCH上一组专门配置的GPIO（通用输入/输出）引脚中的一个。
3. 提前触发：这个GPIO引脚在PCH_PWROK等核心供电信号还没有掉电之前，就被拉低（有效），从而提前向PCH发出“电源即将失效”的警报。
4. PCH接力预警：收到这个GPIO信号后，尚在正常工作的PCH会立即通过PM_SYNC引脚将警报传递给CPU。
5. CPU执行保存：CPU收到预警后，还有最后一段极短的时间窗口，可以执行缓存刷新等操作，将关键数据保存到非易失性存储器中。

---

三、Eagle Stream 平台：两阶段闭环握手机制

在 Eagle Stream 平台上，ADR 采用：

Two-phase Closed-loop Handshake（两阶段闭环握手）

---

第一阶段：Cache Flush & IO Block

目标

• CPU 刷新缓存（可选）
• 阻塞 I/O 流量

流程

1. PCH 发送 “Start Phase 1” 消息
2. CPU 执行：
   • 若 BIOS 配置允许 flush → 执行 cache flush
   • 若禁用 → 立即 ACK
3. CPU 返回 ACK

---

第二阶段：Memory Self-Refresh

目标

• 进入 DRAM Self-refresh
• 保持内存数据

流程

1. PCH 发送 Phase 2 Start
2. CPU/内存控制器进入自刷新
3. 返回 ACK

---

全局复位

• 每个阶段结束时，PMC记录来自各代理的完成状态。
• 若完成 → PCH 触发 Global Reset

---

可选平台握手（ADR_ACK）

PCH 可以被配置为：

• 立即 Global Reset
• 或 等待平台 ACK（ADR_ACK）后再 Reset

通过：

ADR_PLT_ACK_EN 使能

如果启用：

Phase2 完成
→ 等待 ADR_ACK 拉高
→ 才触发 Global Reset

---

四、ADR_TRIGGER GPIO 特性

这是一个非常关键的设计点。

---

1️⃣ Level Sensitive（电平触发）

ADR_TRIGGER# 不是边沿触发，而是：

只要 GPIO 处于 Active 状态 → ADR 流程持续有效

因此：

• 一旦拉低触发 ADR
• 必须保持该状态 直到：
  • 电源 Power Good 信号掉电
  • 或 PLTRST# 拉低

否则：

• 逻辑会认为 ADR 请求被撤销

---

2️⃣ 双向 GPIO（Emmitsburg PCH）

在 Emmitsburg PCH 上：

ADR_TRIGGER# 是双向的

既可：

• 平台作为输入触发 ADR
• 也可 PCH 主动拉动表示内部检测到 ADR 事件

但规则是：

在检测到“Qualified ADR Event”之前，双方都不要主动驱动。

一旦触发：

• 该状态会被锁存
• 直到 Global Reset 清除

---

五、ADR_COMPLETE 信号

当 ADR Timer 超时：

ADR_COMPLETE 置位

特点：

• 会保持有效
• 直到 BIOS 清除

用于：

• 状态记录
• 调试
• 失败追踪

---

六、复位相关特殊说明

1️⃣ S3/S4/S5 状态下的行为

情况	行为
系统已在 S3/S4/S5	PCH 丢弃 ADR 请求
软件进入 S3/S4/S5	执行复位，但不执行 RESET_WARN

---

2️⃣ 无 ACK 情况

如果：

• PCH 未收到 ACK

则：

直接执行带 Power-cycle 的 Global Reset

---

3️⃣ PLTRST# 超时保护

如果：

PLTRST# 4 秒内未完成

→ 自动触发 Entry Timeout

---

4️⃣ Qualified Global Reset

某些 Global Reset 会被转换为：

Warm Reset

属于受限复位类型。

流程梳理

AC Loss Early Warning
        ↓
ADR_TRIGGER# 置位
        ↓
PCH 通过 PM_SYNC 通知 CPU
        ↓
Phase 1：Cache Flush
        ↓
ACK
        ↓
Phase 2：Memory Self Refresh
        ↓
ACK
        ↓
(可选) 等待 ADR_ACK
        ↓
Global Reset
        ↓
Power Rail 下降
        ↓
DRAM 维持数据

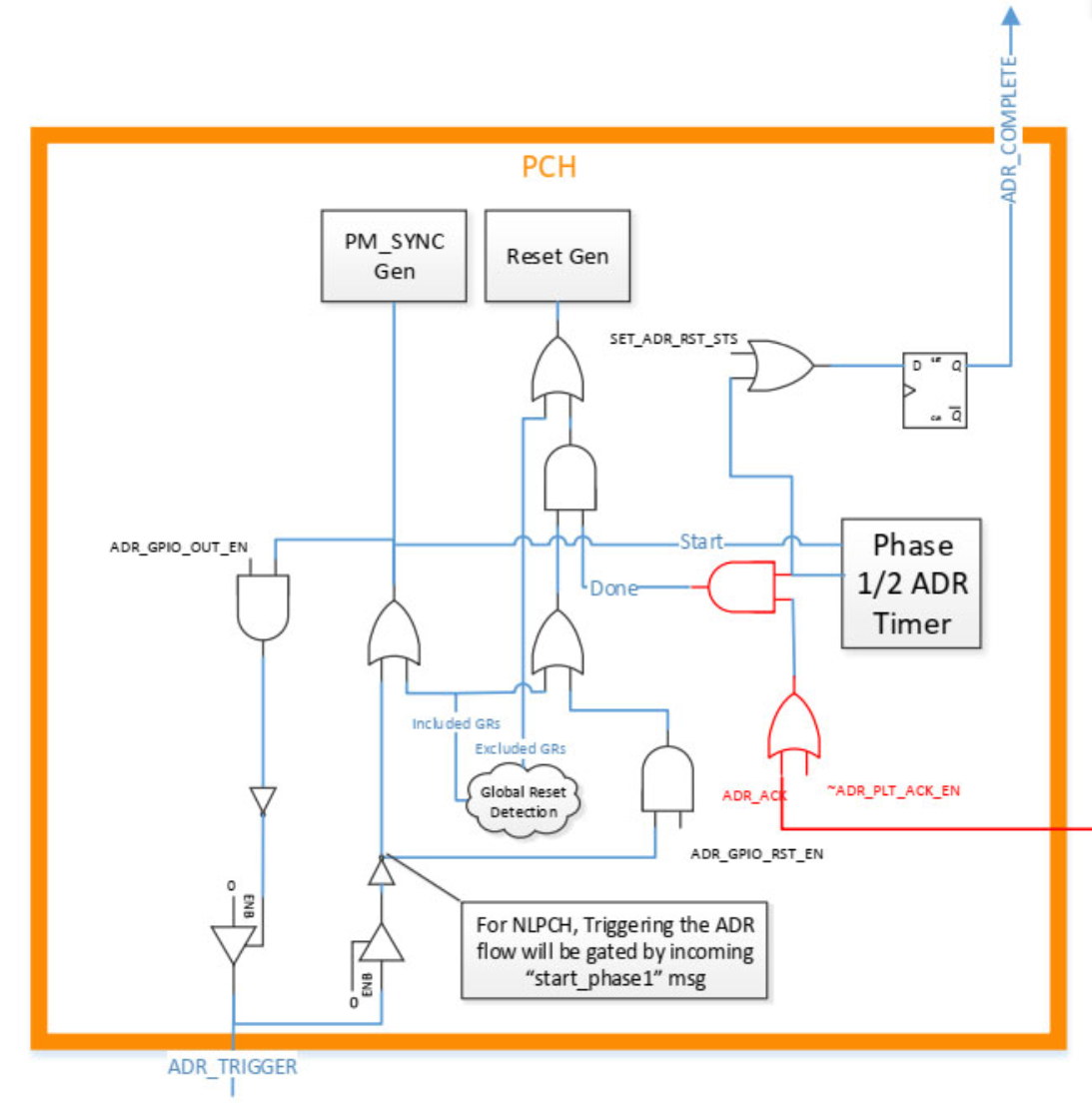

ADR概念示意图
