主板电源状态与ACPI映射(S0-S5、G0-G3)

参考链接

ACPI 所有 S / G 状态定义来源于：

• Advanced Configuration and Power Interface Specification
  • 最新版本由 UEFI Forum 维护
  • 章节：
    • Section 7 – Power and Performance Management
    • Section 16 – System Address Map Interfaces
  • 明确定义：
    • G0–G3 全局状态
    • S0–S5 睡眠状态
    • Mechanical Off (G3)

下载地址（官方）： https://uefi.org/sites/default/files/resources/ACPI_Spec_6_5_Aug29.pdf

1 ACPI 全局状态（G-States）（Global）

全局状态	名称	是否上电	说明
G0	Working	是	系统正常运行（对应 S0）
G1	Sleeping	部分	睡眠状态集合（包含 S1–S4）
G2	Soft Off	仅待机电源	软关机（对应 S5）
G3	Mechanical Off	否	机械断电，完全无电

---

2 ACPI 睡眠状态（S-States） （Sleep）

S状态	所属G状态	CPU	内存	主电源	待机电源(5VSB等)	唤醒方式	典型用途
S0	G0	运行	上电	上电	上电	不适用	正常工作
S1	G1	停止执行	上电	上电	上电	快速	轻度睡眠（已较少使用）
S2	G1	断电	上电	上电	上电	较快	深度睡眠（基本弃用）
S3	G1	断电	保持供电	关闭	保留	电源键/网络等	Suspend to RAM
S4	G1	断电	断电	关闭	保留	电源键	Hibernate（写盘）
S5	G2	断电	断电	关闭	保留	电源键/远程	Soft Off
—	G3	断电	断电	关闭	无	需重新接AC	Mechanical Off

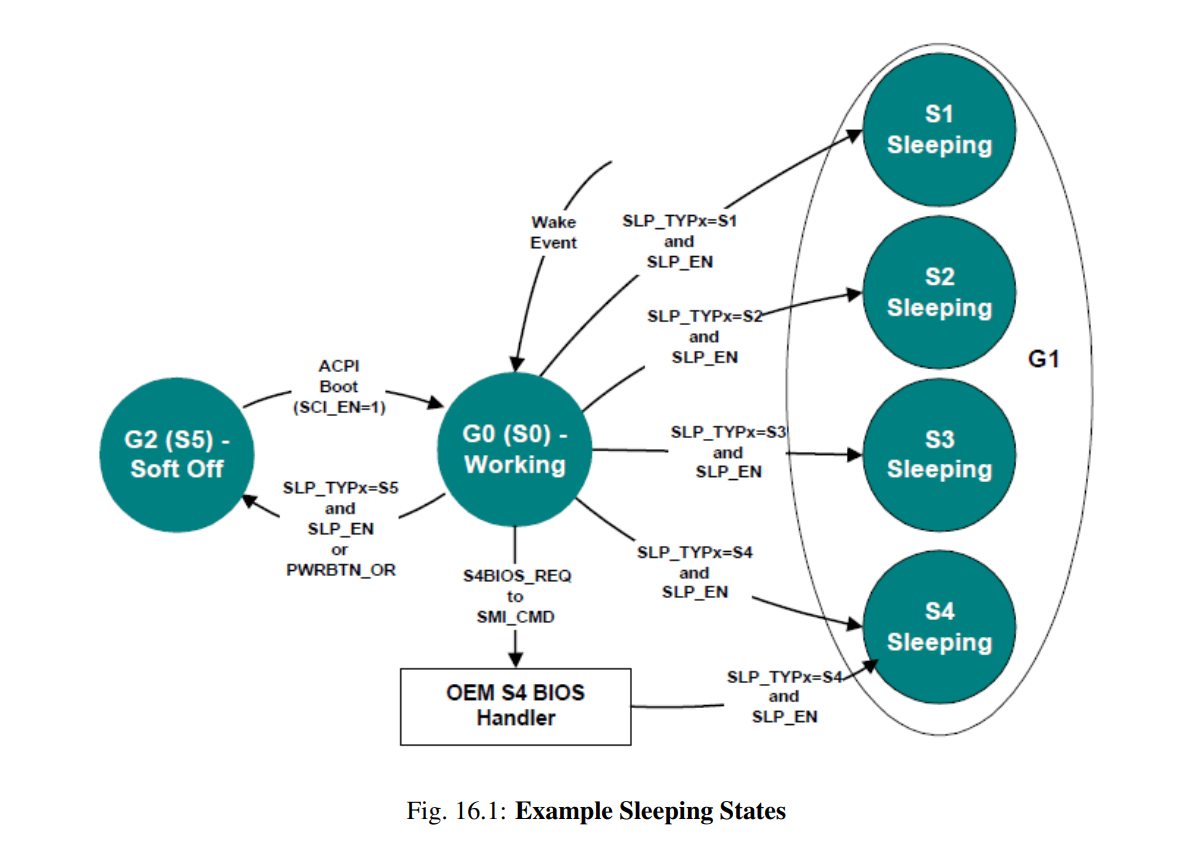

3 G0-G2转换表

4 Deep Sx 状态

参考《606161 Emmitsburg_EDS Rev 1-5》P2144

Deep Sx 是在基于 Intel Platform Controller Hub（PCH）的系统中提供的一种可选的超低功耗状态，属于 Sx 状态的“深度版本”。

它的核心特点：

• 属于 S3 / S4 / S5 的进一步降功耗版本
• 几乎所有电源轨关闭
• 仅保留极少数用于“唤醒”的逻辑
• 是否保存系统上下文取决于进入时的状态

4.1 Deep Sx的行为逻辑

Deep Sx 不是独立电源状态，而是“叠加”在 S3/S4/S5 上的深度版本：

进入来源	恢复后回到
从 S3 进入 Deep Sx	恢复后回 S3
从 S4 进入 Deep Sx	恢复后回 S4
从 S5 进入 Deep Sx	恢复后回 S5

• Deep Sx 不改变原本的系统语义
• 只是进一步降低功耗
• PCH 会记住“你是从哪个 Sx 进来的”

General Power States for Systems Using the PCH

State/Substate	Legacy Name	Description
G0/S0/C0	Full On	处理器运行状态。设备可单独进入低功耗状态。
G0/S0/Cx	Processor C-State	处理器内部功耗管理状态，由CPU自行管理，不直接传递给PCH，仅发送相关消息。
G1/S3	Suspend-To-RAM	系统上下文保存在DRAM中。非关键电路断电，内存保持刷新，仅RTC继续运行。
G1/S4	Suspend-To-Disk	系统上下文保存到磁盘。系统几乎完全断电，仅保留恢复逻辑。
G2/S5	Soft Off	不保存系统上下文。几乎完全断电，唤醒需要完整启动。
Deep Sx	Deep Sleep State	可选超低功耗状态。根据进入来源（S3/S4/S5）决定恢复路径。仅保留最小唤醒逻辑。
G3	Mechanical Off	机械断电状态。仅RTC供电。不可唤醒。恢复行为取决于断电前状态及 AFTERG3_EN 配置。

5 完整电源状态结构关系图

G0  (Working)
 └── S0
      └── C0/Cx

G1  (Sleeping)
 ├── S3 (STR)
 └── S4 (STD)

G2
 └── S5 (Soft Off)

Deep Sx  (Overlay on S3/S4/S5)

G3  (Mechanical Off)
