电源架构介绍

概要：本文介绍了单板的电源架构设计，包括集中式与分布式两种架构的特点和对比，并阐述了上电时序控制的两种方式：软启动与硬启动。

1. 单板电源架构

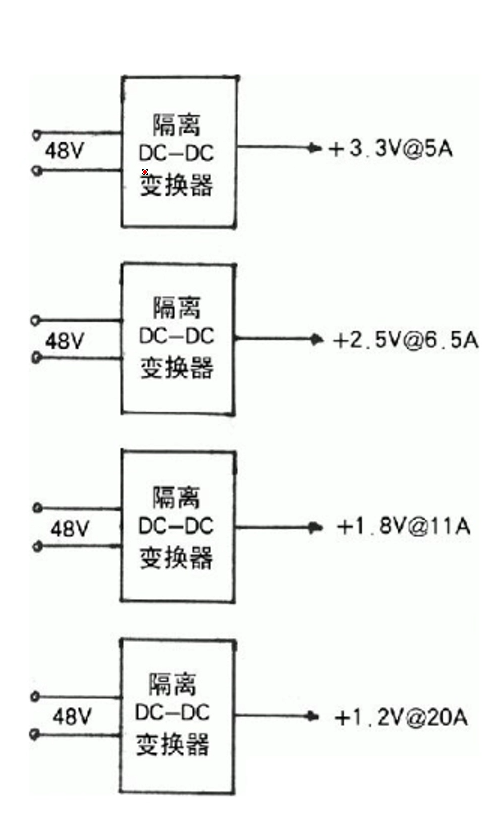

1.1 集中式架构

• 每轨独立隔离 DC-DC
• 一级转换
• 占地空间大

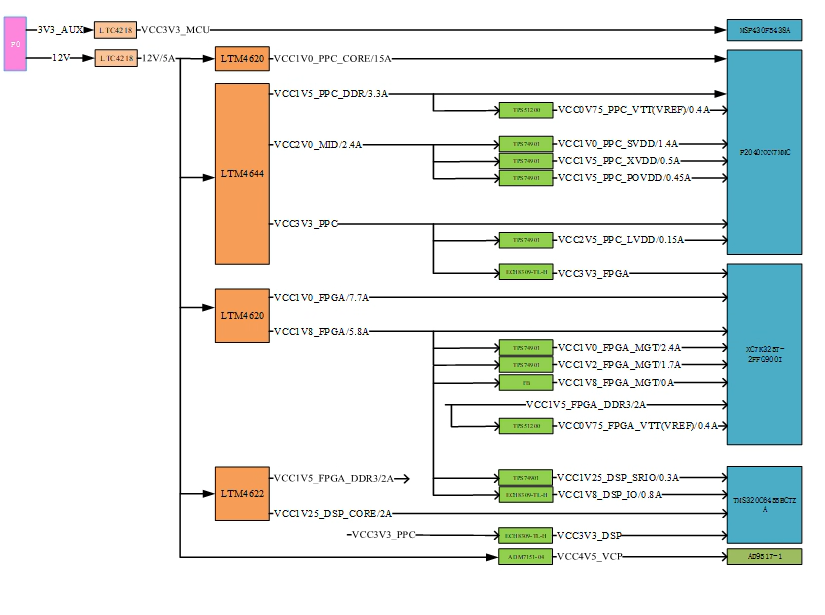

1.2 分布式架构

• 二级转换
• 第一级有隔离
• 第二级无需隔离
• 占地空间小

---

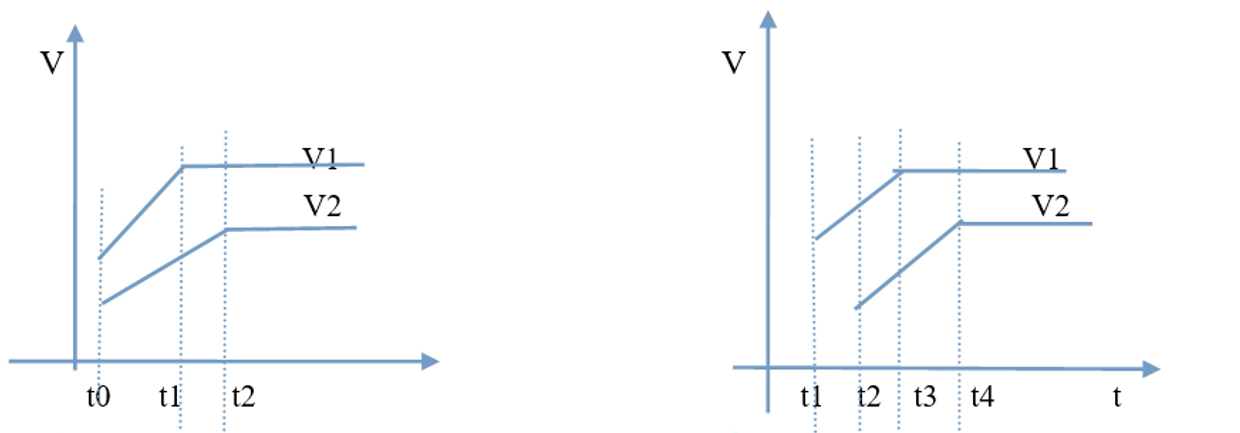

2. 上电时序控制

2.1 软启动

• 同时使能芯片
• 通过调整 SS 脚外部的自举电容来控制启动时间
• 电容容值越大，斜率越小，启动越慢

2.2 硬启动

• 控制使能脚，从而控制芯片是否工作
• 需要外部控制信号
• 启动延时时间较为固定

---
