逻辑器件参数介绍

概要：本文介绍了逻辑器件常见的关键电气参数，包括电源电压、输入输出电压范围、逻辑阈值、电流能力、输入电容、电源管理等，并通过图示和推荐参数表详细说明了各项参数的含义及选型注意事项，有助于在实际应用中正确选择与使用逻辑器件。

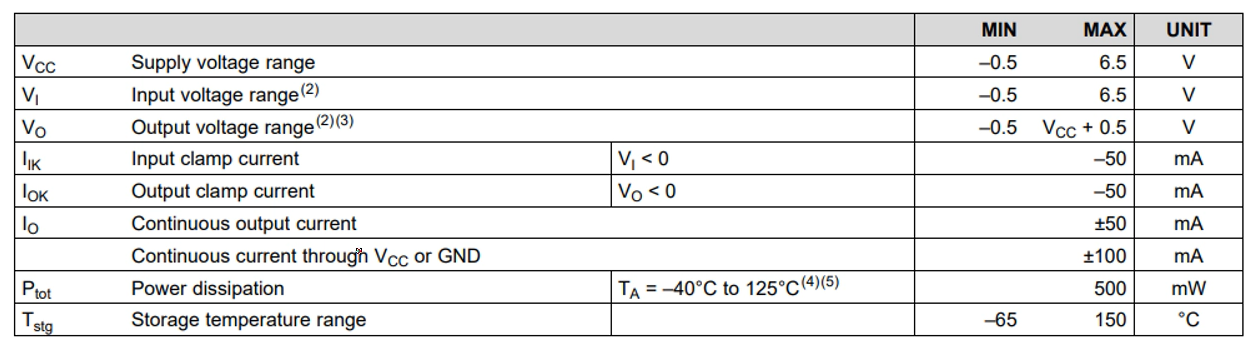

1. 电源与输入输出电压参数

1.1 上下电与电压容忍

• 上下电：过压必须小于极限值
• 正常工作：电源电压加上纹波必须小于极限值

---

2. 端口钳位与保护机制

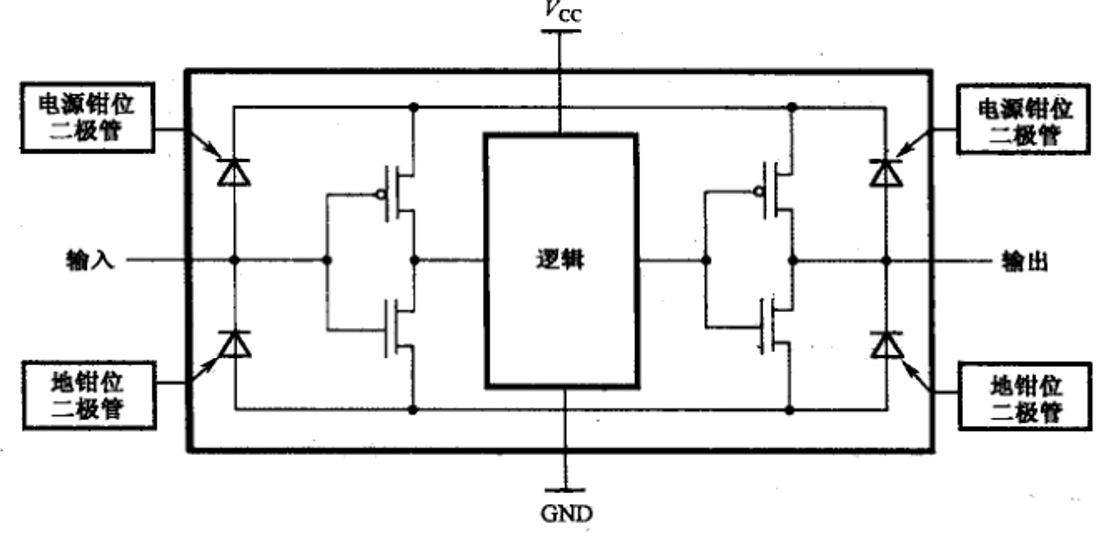

2.1 逻辑器件端口钳位机制

CMOS 器件的输入端若电平超出电源电压或地电平，将引起闩锁现象。为此，逻辑器件在输入/输出端口与电源 VCC、GND 之间通常内置钳位二极管。

• 当端口电平超出 VCC 或 GND 时，钳位二极管将电平限制在安全范围，防止器件损坏。

---

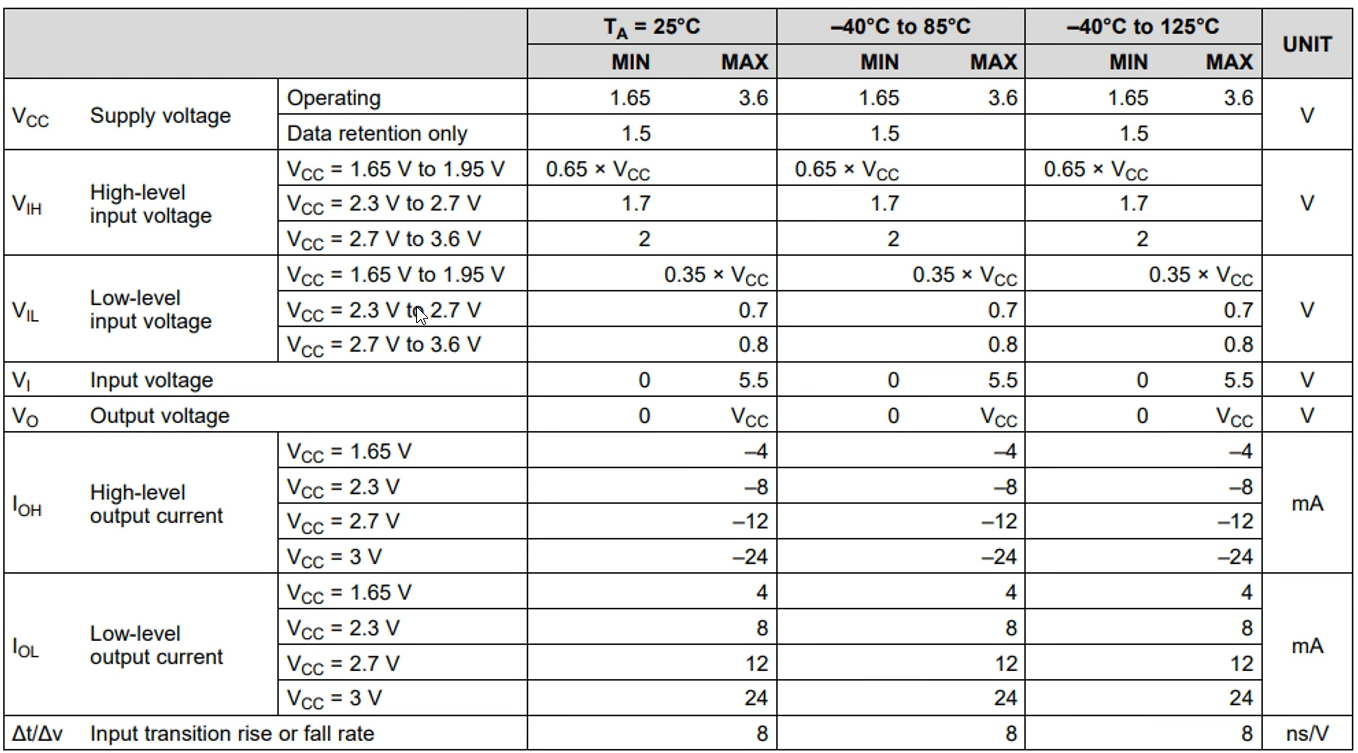

3. 推荐参数表

3.1 VCC（Supply Voltage）

• 工作电压范围：1.65 V（MIN） ~ 3.6 V（MAX）
• 数据保持电压：最低 1.5 V（不支持正常工作，仅保持数据）
• 选型注意：
  • 系统电源需在 1.65–3.6 V 范围内
  • 若可能掉电需保持数据，参考 1.5 V 数据保持值

3.2 VIH（高电平输入阈值）

• 输入被识别为“高”的最小电压
• 不同 VCC 下的 VIH(min)：
  • 1.65–1.95 V：0.65 × VCC
  • 2.3–2.7 V：1.7 V
  • 2.7–3.6 V：2.0 V
• 选型注意：
  • 上游 VOH(min) 应高于 VIH(min)
  • 建议留 0.2–0.4 V 的裕量

3.3 VIL（低电平输入阈值）

• 输入被识别为“低”的最大电压
• 不同 VCC 下的 VIL(max)：
  • 1.65–1.95 V：0.35 × VCC
  • 2.3–2.7 V：0.7 V
  • 2.7–3.6 V：0.8 V
• 选型注意：
  • 上游输出为低时需低于该值，建议留裕量

3.4 VI（输入电压允许范围）

• 输入电压绝对范围：0 ~ 5.5 V
• 注意事项：
  • 超过 VCC 输入可能引起反向电流或损坏
  • 需查看 datasheet 是否支持高于 VCC 的输入电压及是否需限流或电平转换

3.5 VO（输出电压范围）

• 输出电压范围为 0 ~ VCC
• 具体值由 VOH/VOL 表示，详见 IO 项

3.6 IOH / IOL（输出电流能力）

• IOH：输出为高时源电流（负值）
• IOL：输出为低时灌电流（正值）
• 示例数据：
  • VCC = 1.65V：IOH = -4 mA，IOL = 4 mA
  • VCC = 3.0V：IOH = -24 mA，IOL = 24 mA
• 选型注意：
  • 根据负载电流需求选择
  • 不可长期运行在最大电流，需考虑热设计

3.7 Δt/Δv（输入信号转换速率）

• 推荐值：8 ns/V
• 选型注意：
  • 上升/下降过慢可能造成短路电流或不稳定
  • 过快可能引起串扰/过冲
  • 慢信号源需评估是否引起 ΔICC

---

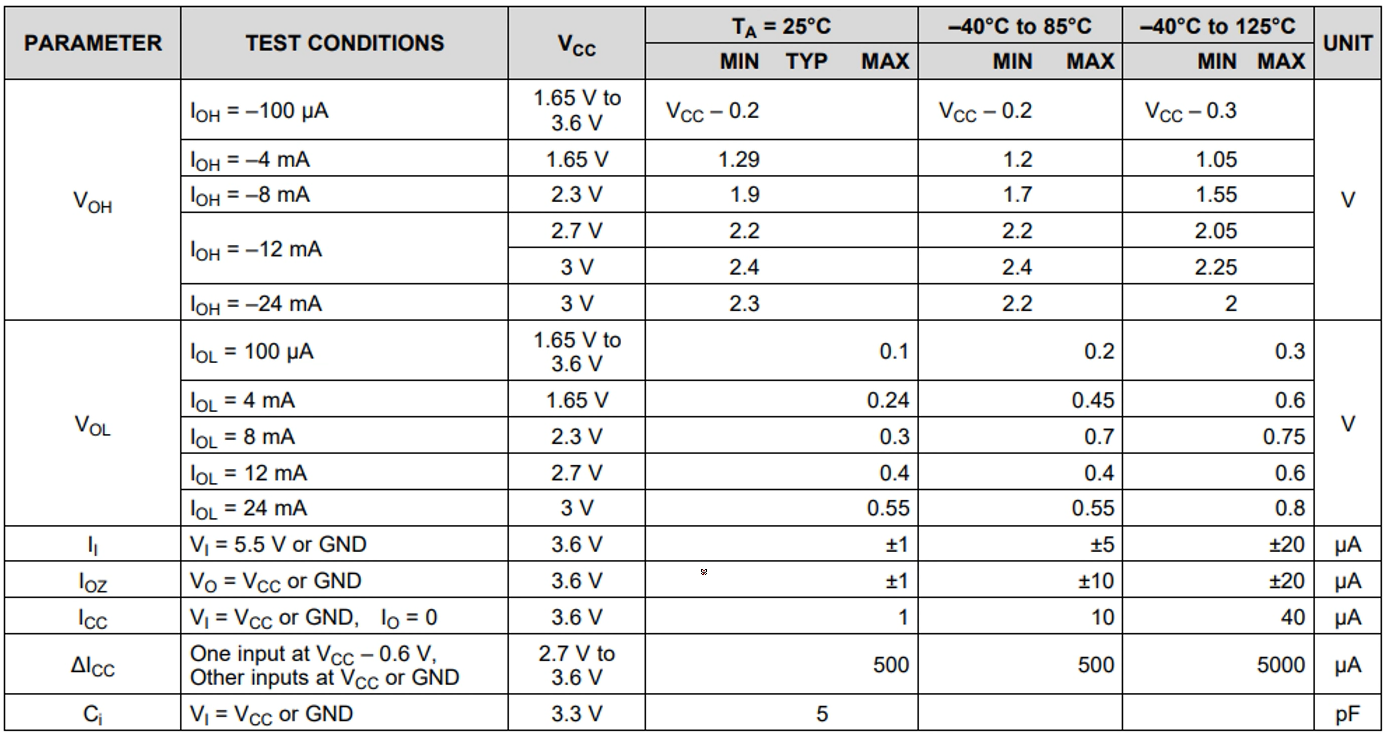

4. 电气参数详解

4.1 VOH（高电平输出电压）

• 不同 IOH 与 VCC 下 VOH 示例：
  • IOH = -100 μA, VOH ≈ VCC - 0.2 V
  • IOH = -4 mA, VCC = 1.65 V 时 VOH(TYP) = 1.29 V
  • 极端温度下 VOH(min) 可低至 1.05 V
• 用途：判断是否能驱动下游 VIH(min)；需使用 VOH(min, worst-case) 进行比较

4.2 VOL（低电平输出电压）

• 不同 IOL 与 VCC 下 VOL 示例：
  • IOL = 100 μA, VOL ≈ 0.1 V
  • IOL = 4 mA, VCC = 1.65 V，VOL ≈ 0.24 V
  • IOL = 24 mA, VCC = 3.0 V，VOL ≈ 0.55 V
• 用途：确认输出低电平是否小于下游的 VIL(max)

4.3 II（输入电流）与 IOZ（高阻态输出电流）

• II：输入为 5.5V 或 GND 时 ±1 μA（TYP）
  • -40~85℃：±5 μA；-40~125℃：±20 μA
• IOZ：高阻态时的漏电流，±1 μA（TYP）
• 选型注意：
  • 多器件共享总线时需考虑总漏电流
  • 低功耗电路或模拟输入场合尤为重要

4.4 ICC（静态电流）与 ΔICC（输入切换电流）

• ICC：输入为 VCC 或 GND 时，TYP = 1 μA
  • 高温下可到 10 μA 或 40 μA
• ΔICC：输入在 VCC−0.6V 时短时增加电流
  • VCC = 2.7–3.6V 时最大可达 5000 μA
• 用途与注意：
  • ΔICC 是输入切换时短时电流
  • 电源设计与去耦时应考虑此峰值电流，避免电源下陷或误复位

4.5 Ci（输入电容）

• TYP = 5 pF（VCC = 3.3V）
• 作用：
  • 与驱动源阻抗构成 RC，对输入边沿速度有影响
  • 影响高速信号总线负载与时序

4.6 温度与典型 / 保证值差异

• TYP：常温实验室典型值
• MIN/MAX：温度范围内的保证值
• 设计建议：
  • 使用 MIN/MAX 做最坏情况设计
  • 例：VOH(TYP) = 1.29 V，但 VOH(min, -40~125℃) = 1.05 V，若下游 VIH(min) = 1.2 V，则不兼容
