DRM 图层查看 —— modetest

用 modetest 扒开底层图层

modetest 可以直接读取内核显示驱动的真实状态，告诉你 VOP2 到底吐出了几个图层 (Plane)。

1. 安装工具：

sudo apt update
sudo apt install libdrm-tests

1. 查看 Rockchip 的图层信息：

modetest -M rockchip -p

(注意：如果提示找不到命令，包名可能是 drm-info，可以用 sudo apt install drm-info，然后执行 drm_info)

怎么看结果： 向下滚动，找到 Planes 这一节。仔细看每个 Plane 的 type 字段：

• 如果有 type: Cursor，说明 VOP2 硬件确实划出了一个专属的光标图层，你的系统具备硬件光标能力。
• 如果只有 Primary（主画面）和 Overlay（视频/3D叠加层），说明设备树里压根没开硬件光标，系统只能用软件光标。
• 判断当前谁在干活： 找到 Cursor 那个 Plane，看它的 CRTC_ID。如果等于 0，说明当前没在使用硬件光标；如果有具体的数字（且和你的屏幕 CRTC ID 一致），说明硬件光标正在生效。

以RK3588为例

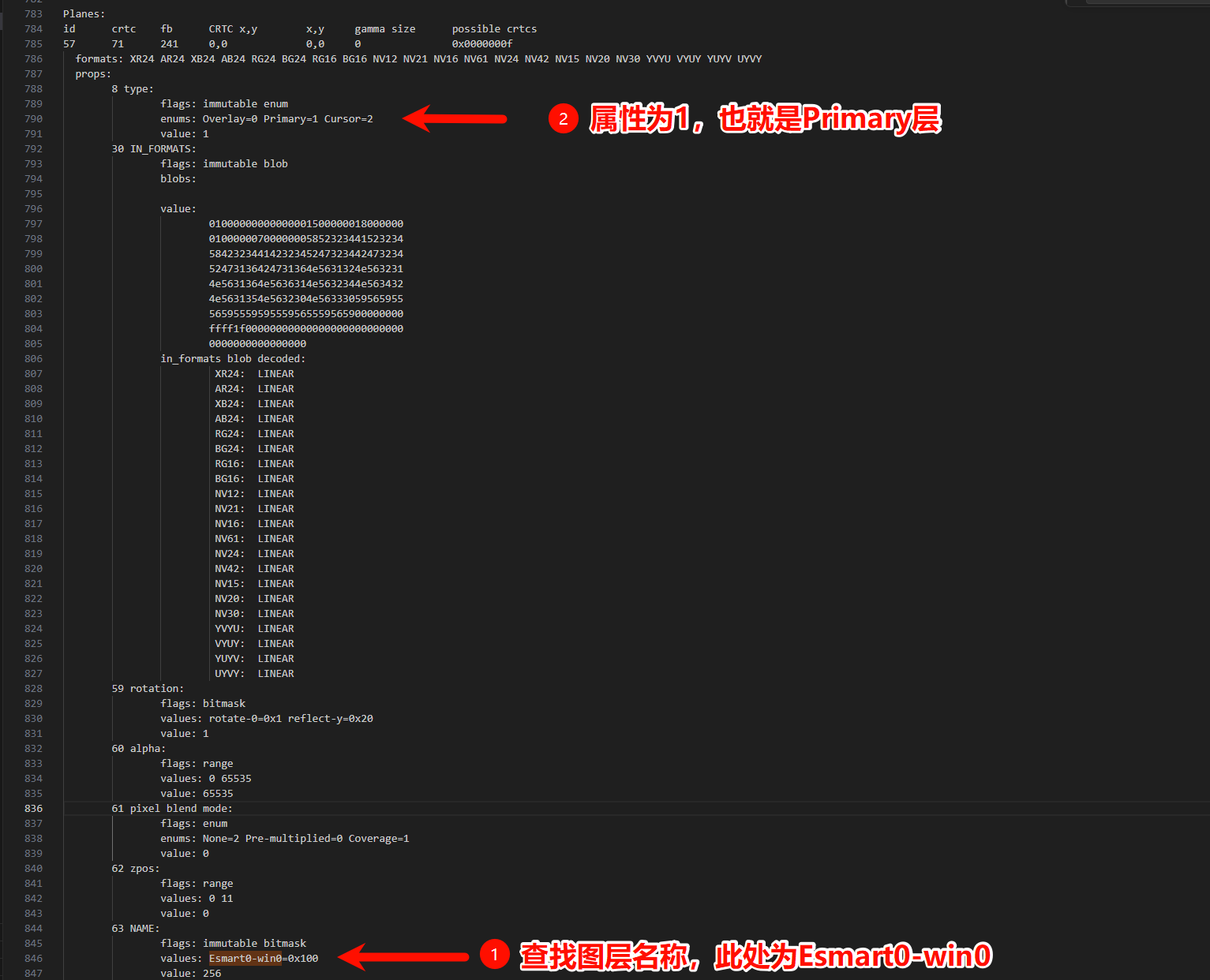

查找关键字Esmart0-win0、Cluster0-win0，RK3588的8个图层一版是平均分配给4个VP的：

1. 四个 Primary（主画面）图层：

• Plane 57 (Esmart0-win0) -> value: 1
• Plane 79 (Esmart1-win0) -> value: 1
• Plane 101 (Esmart2-win0) -> value: 1
• Plane 123 (Esmart3-win0) -> value: 1

1. 四个 Overlay（叠加/视频）图层：

• Plane 145 (Cluster0-win0) -> value: 0
• Plane 159 (Cluster1-win0) -> value: 0
• Plane 173 (Cluster2-win0) -> value: 0
• Plane 187 (Cluster3-win0) -> value: 0
