Anlogic FPGA 开发板LED闪烁学习工程建立与下载

设计

通过功能拆分为几个模块，明确需要什么输入和输出。 对于LED闪烁功能：

• 时钟输出
• LED输出

文件结构

• top.v文件负责实例化所以其他的功能模块，并将输入输出正确连接
• blink.v负责实现led闪烁功能

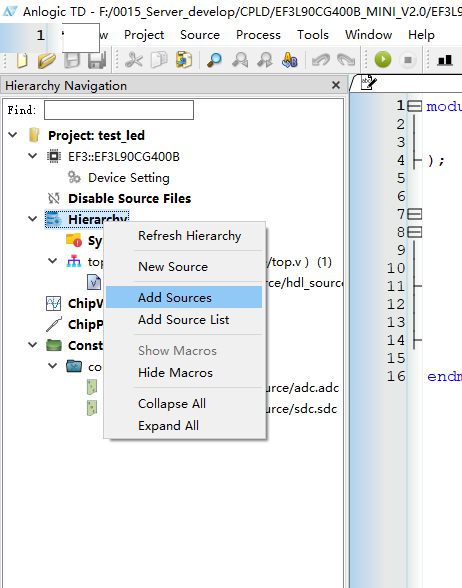

建立并添加源文件

• 找一个demo文件，在TD里面将原有的源文件都remove掉
• 添加上面提到的两个源文件，内容如下 blink.v ```verilog module blink ( input wire I_clk, output reg led ); reg led = 1’b0; reg [24:0] cnt = 25’d0; always @(posedge I_clk) begin if(cnt == 25’d24_999_999)begin led <= ~led; cnt <= 25’d0; end else cnt <= cnt + 1’b1; end

endmodule

`top.v`
```verilog
//输入 时钟
//输出 LED

`timescale  1 ps / 1 ps

module top (
    input wire sys_clk,
    output wire led
);

blink u_blink(
    .I_clk(sys_clk),
    .led(led)
);

endmodule

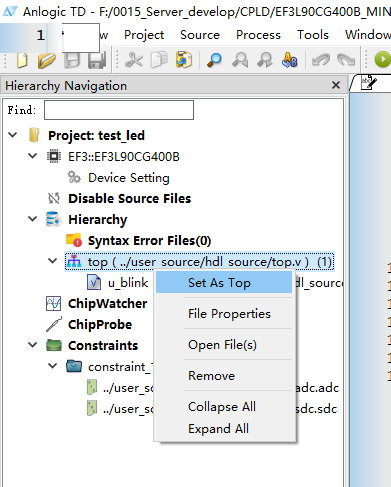

• 添加后要设置顶层文件

添加约束

adc约束

用于绑定引脚和名称，并指定引脚的各种电气属性

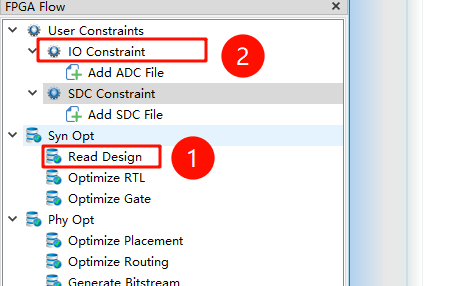

• 首先Read Design

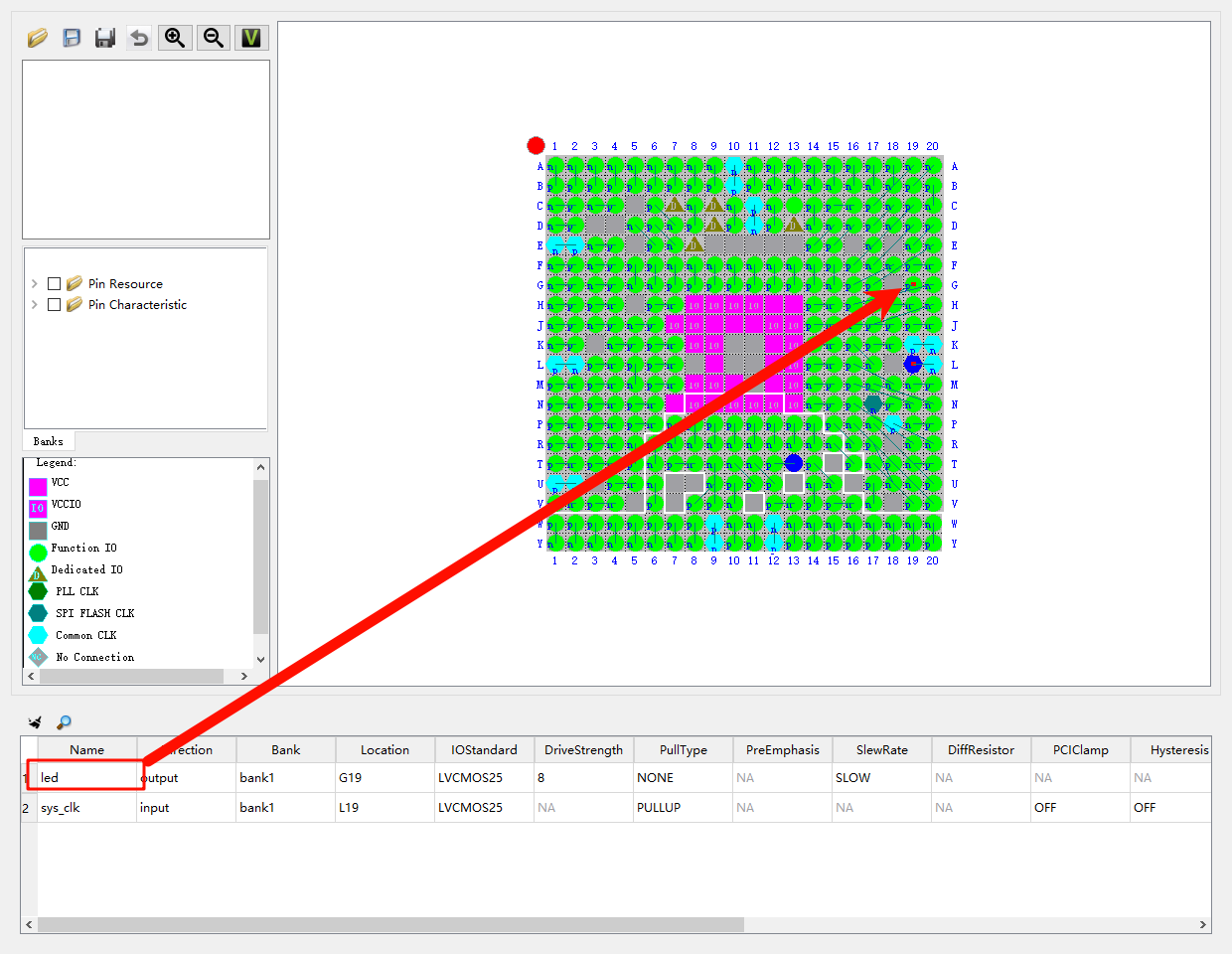

• 然后可以双击IO Constraint，进入可视化的约束界面

• 可以直接拖动到焊盘上面

sdc约束(Synopsys Design Constraints)

用于告诉编译工具，该电路设计期望以什么时序工作，这样工具在综合优化的时候会考虑该约束。

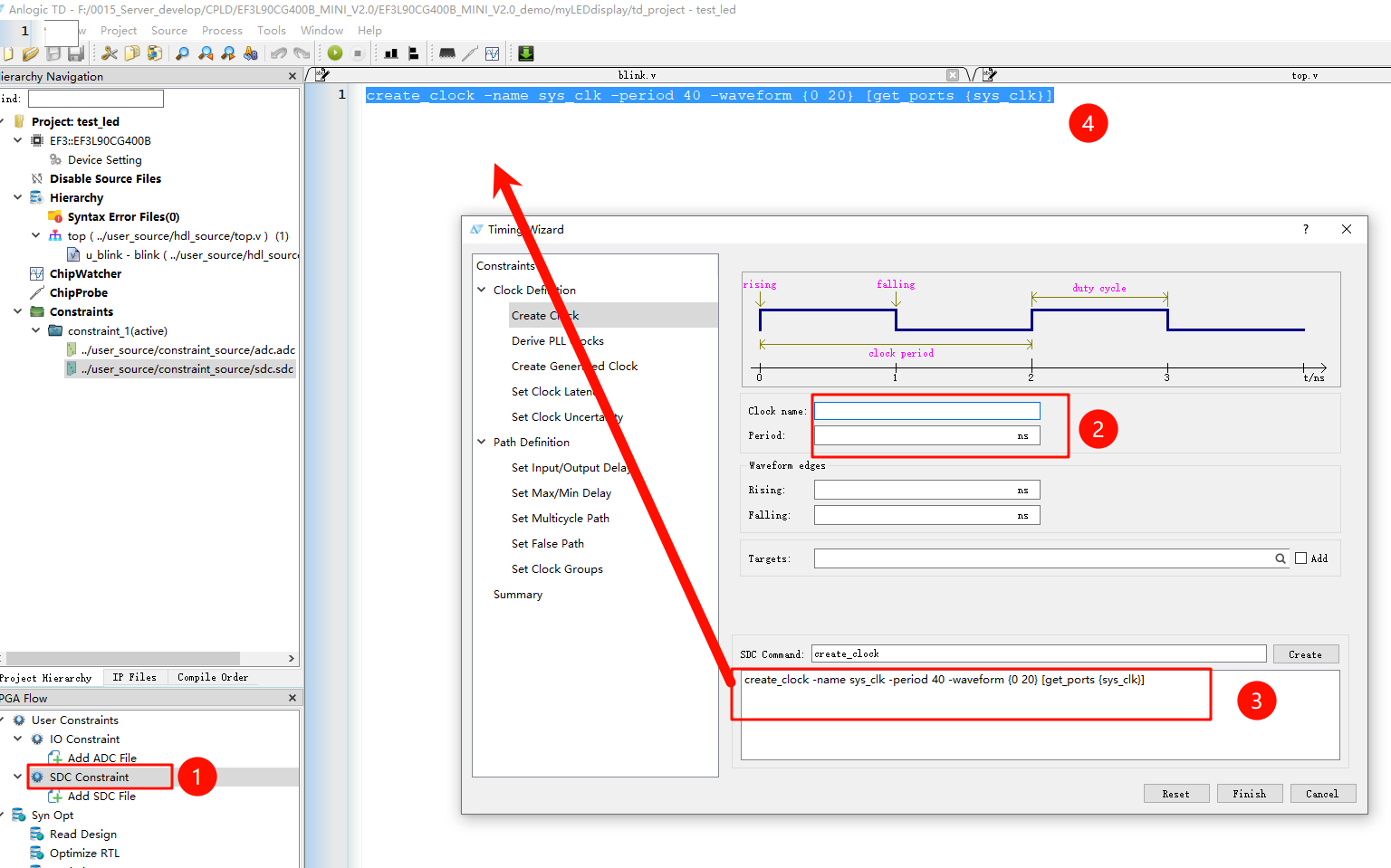

• 首先Optimize RTL
• 然后可以双击SDC Constraint，进入可视化的约束界面
• 填写完成后会生成指令

编译

点击RUN，如果报找不到前面删除的那些源文件的错误，那么需要把编译生成的内容全部清除掉，并且用记事本打开工程文件（.al），将其中不用的源文件项目去掉后重新编译。

下载

参考《Anlogic UG003_AL-LINK 下载器使用说明》。
