6 与门 —— 中科大 Verilog OJ

1 题目链接

https://verilogoj.ustc.edu.cn/oj/problem/86

---

2 题目要求

2.1 题目要求

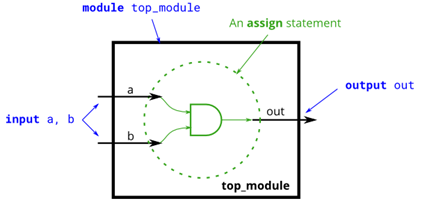

要求实现一个与门（AND gate）的 Verilog 模块。模块需要有两个输入端口 a 和 b（均为 1 位宽），一个输出端口 out（1 位宽）。输出 out 应为输入 a 和 b 的逻辑与运算结果。

2.2 题目代码模板

module top_module(
    input a,
    input b,
    output out);
    // 请用户在下方编辑代码

    // 用户编辑到此为止
endmodule

---

3 题解

以下是实现与门逻辑的 Verilog 代码。使用 assign 语句将输出 out 设置为 a 和 b 的位与运算结果。

module top_module(
    input a,
    input b,
    output out);
    // 请用户在下方编辑代码
    assign out = a & b;
    // 用户编辑到此为止
endmodule

代码解释：

• assign out = a & b;：这行代码使用连续赋值语句，将 out 信号始终设置为 a 和 b 的逻辑与值。当 a 或 b 变化时，out 会立即更新。
• 这种实现方式符合组合逻辑的要求，无需时钟信号，输出直接响应输入变化。
