1 输出 1 —— 中科大 verilog OJ

1 题目链接

https://verilogoj.ustc.edu.cn/oj/problem/30

2 题目要求

2.1 题目要求

设计一个Verilog模块，使其输出信号始终为逻辑高电平（1），位宽为1，无输入端口。

2.2 题目代码模板

module top_module(
  output out
);
  // Write your code here
endmodule

3 题解

3.1 错误示范分析

module top_module(
  output out
);
  out <= 1'b1;  // 错误代码
endmodule

这段代码存在两个主要问题：

1. 赋值方式错误：<= 是非阻塞赋值操作符，只能在 always 或 initial 过程块中使用
2. 缺少过程块：非阻塞赋值不能在模块的顶层直接使用，必须包含在过程块中

3.2 正确解决方案

方案1：使用连续赋值（推荐）

module top_module(
    output out
);
    assign out = 1'b1;  // 持续驱动输出为逻辑1
endmodule

实现原理：

• 使用 assign 连续赋值语句将输出信号 out 直接连接到高电平
• 1'b1 表示1位二进制数，值为1
• 这种实现方式最简洁高效，综合后生成一个直接连接到电源的电路

方案2：使用过程块（备选）

module top_module(
    output reg out  // 需要声明为reg类型
);
    always @(*) begin
        out = 1'b1;  // 阻塞赋值
    end
endmodule

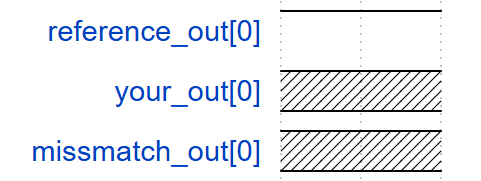

• 实测该代码会报错，原因如下： 使用 always @() 赋常量给 reg，会出现“@ 找不到敏感信号所以永不触发”的警告，并且在模块初始化/仿真开始时 out 可能是未定义（x），因为 always 块没有被触发去把 1 赋给 out。因此仿真中 time 0 时 out 为 x

3.3 电路实现原理

这个简单的电路在硬件上实现为一个直接连接到电源（VDD）的导线：

• 不需要任何逻辑门或寄存器
• 综合后生成一个恒定输出高电平的电路
• 功耗极低，面积最小

4 相关知识详解

4.1 Verilog 赋值方式详解

4.1.1 连续赋值 (Continuous Assignment)

• 语法：assign <信号> = <表达式>;
• 用于驱动线网（wire）类型信号
• 右侧表达式变化时立即更新左侧信号
• 适用于组合逻辑设计

4.1.2 阻塞赋值 (Blocking Assignment)

• 语法：<信号> = <表达式>;
• 只能在过程块（always 或 initial）中使用
• 立即计算并更新信号值
• 语句按顺序执行，后续语句等待前一句完成
• 主要用于组合逻辑设计

4.1.3 非阻塞赋值 (Non-blocking Assignment)

• 语法：<信号> <= <表达式>;
• 只能在过程块（always 或 initial）中使用
• 在时钟边沿或事件触发时并行更新所有右侧表达式
• 语句同时执行，不等待前一句完成
• 主要用于时序逻辑设计（寄存器）

4.2 信号类型与赋值方式的关系

信号类型	可用的赋值方式	使用场景
wire	只能使用assign连续赋值	组合逻辑输出、模块间连接
reg	只能在过程块中使用=或<=	时序逻辑中的寄存器、组合逻辑中的中间变量

Verilog 规定：​​未明确声明类型的输出端口默认为 wire类型​

4.3 过程块类型与使用场景

4.3.1 always 块

• 语法：always @(敏感列表) begin ... end
• 敏感列表可以是电平敏感（组合逻辑）或边沿敏感（时序逻辑）
• always @(*) 表示对块内所有输入信号敏感

4.3.2 initial 块

• 语法：initial begin ... end
• 仅在仿真开始时执行一次
• 主要用于测试平台（testbench）中的初始化
• 不可综合，不能用于实际电路设计
