多个FPGA(CPLD)芯片的编译和烧录(svf)(device chain)

1 分别编译

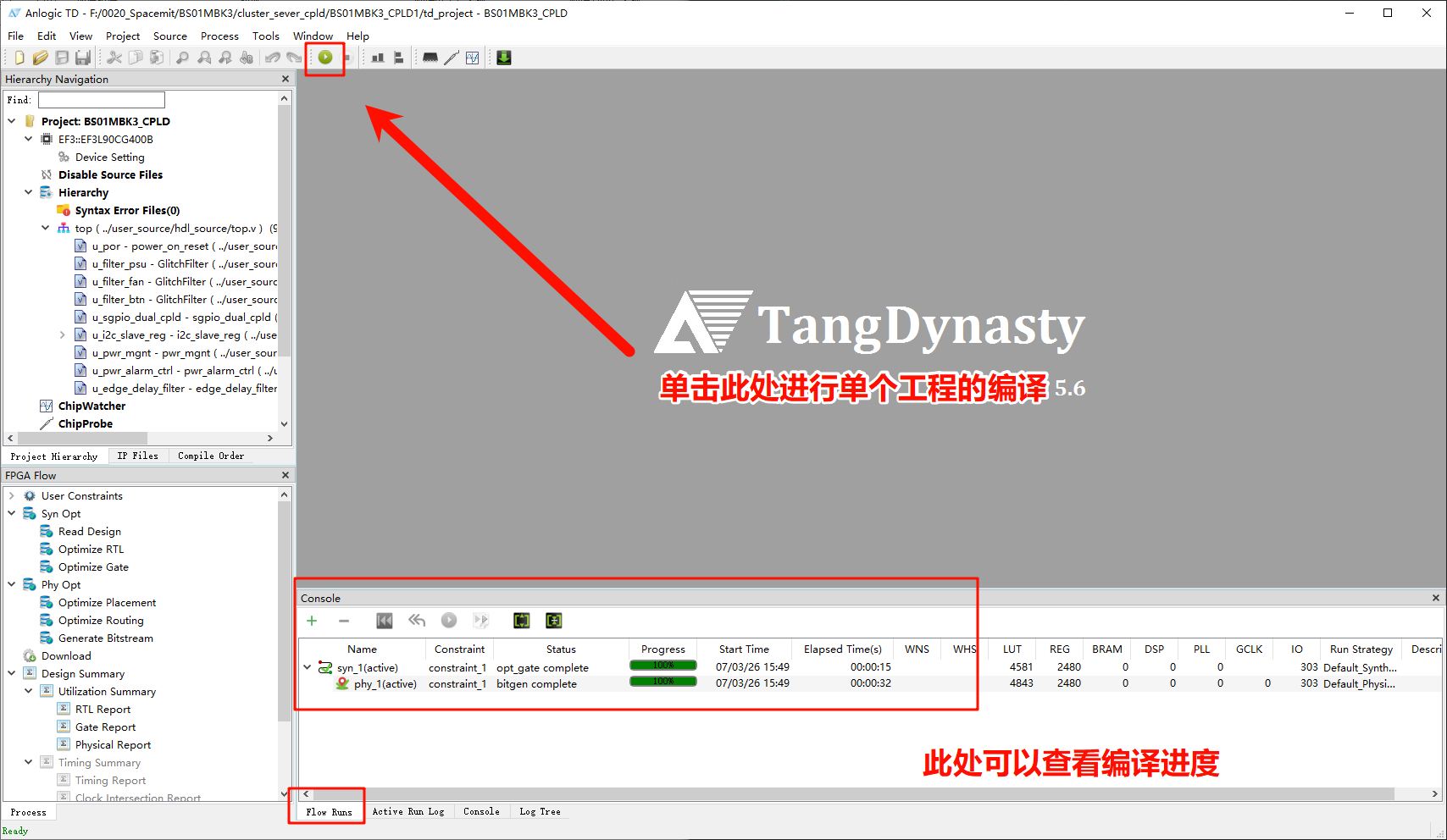

• 先使用TD软件分别打开工程

• 分别编译

• 编译完成后，每个工程都会在其根目录的BS01MBK3_CPLD1\td_project\BS01MBK3_CPLD_Runs\best_result下，生成一个bit文件，该bit文件可用于单个芯片的烧录

• 如果需要多个芯片级联烧录，需要进行下面的步骤

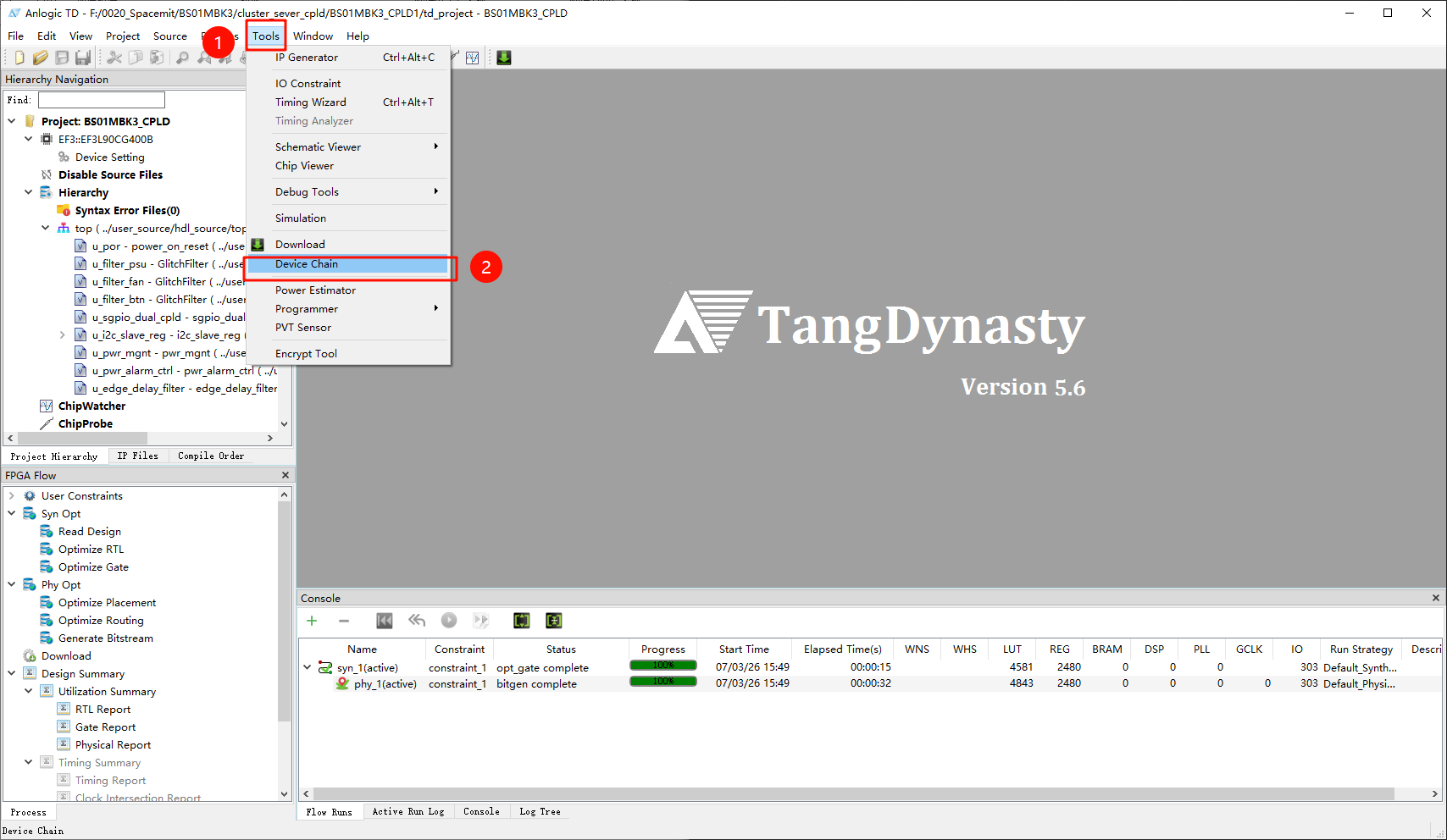

2 生成SVF

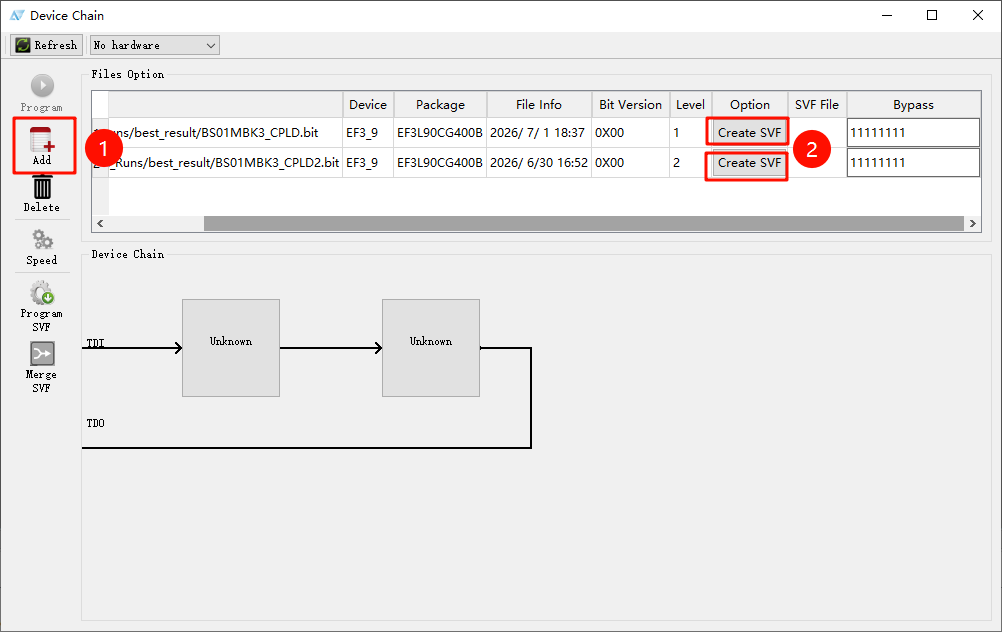

• 点击Add添加bit文件，然后点击Create SVF生成SVF文件

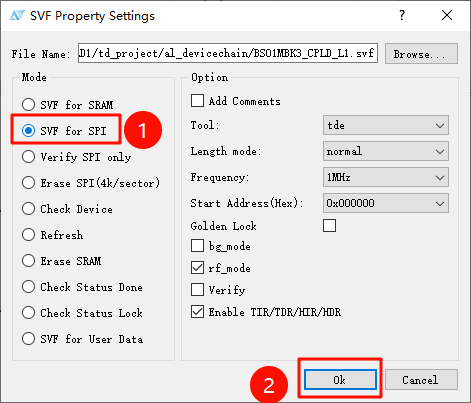

• 选择SVF for SPI(烧录到FLASH中，如果选择SRAM则断电消失)，然后点击OK生成

• 生成后的SVF位于BS01MBK3_CPLD1\td_project\al_devicechain下

3 合成单一SVF

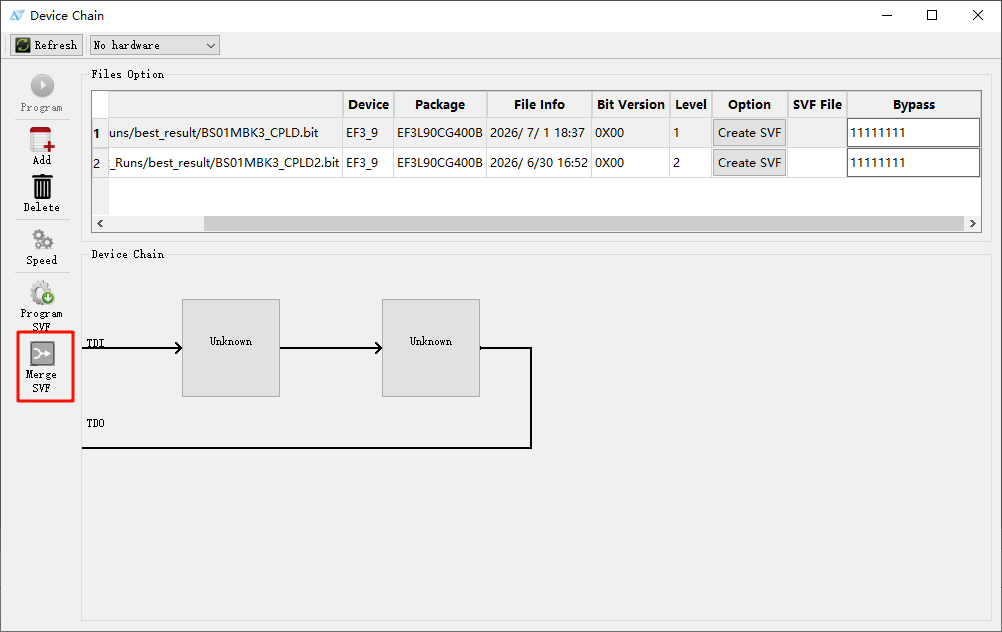

上一步对不同的工程的bit文件生成了不同的SVF文件，如果要进行级联烧录，需要将SVF合并：

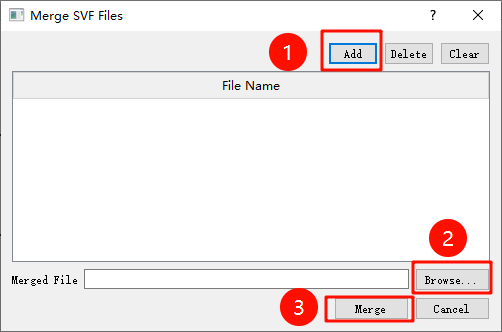

• 点击Add添加要合并的SVF
• 点击Browse…设定合并后的SVF的名称和路径
• 点击Merge进行合并，合并成功会提示Success

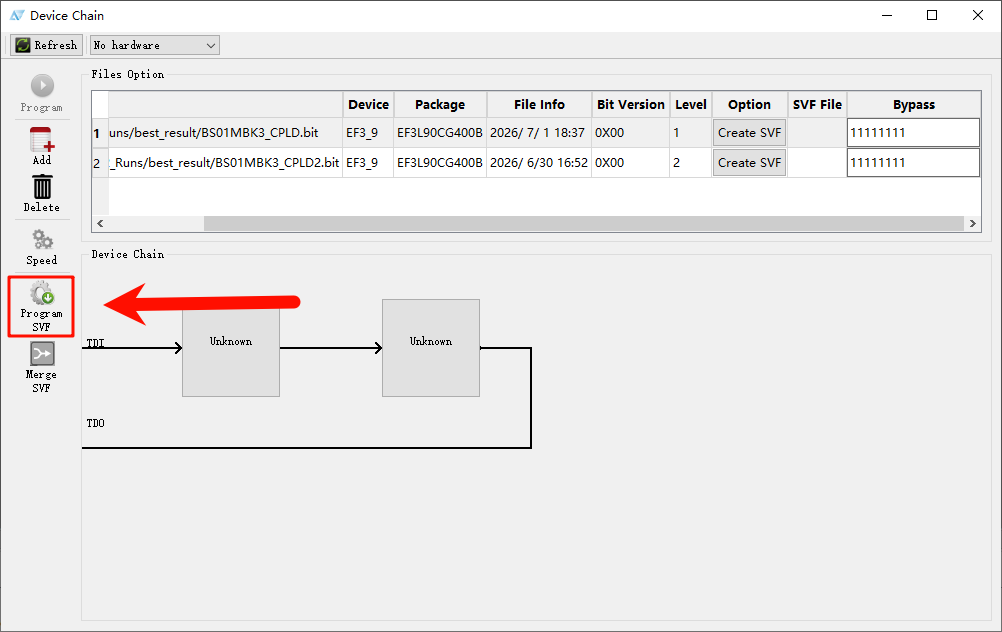

4 烧录单一SVF

• 选择上一步生成的单一SVF进行烧录
