3588 Android 背光下电慢导致的闪屏问题

概要：本篇文章针对 RK3588 Android 系统在关机过程中出现的“闪屏”问题进行分析，确认是由背光下电延迟引起。文章提供了硬件和软件两种解决方案，并详细说明了软件层的修改过程，包括关键代码路径和具体实现方式。

1. 问题背景

客诉 3588 Android 系统下点击关机选项后，在关机过程中出现“闪屏”问题，具体表现为屏幕由黑变白再由白变黑的闪烁一次。

推测是由屏幕下电时序引起。因为板上的 LVDS 接口是通过 7511 芯片，从 eDP 转出 LVDS 信号的，信号不是从 CPU 直接输出，可能存在延迟。

测得时序如下：
CH1 黄色为 BK_EN
CH2 绿色为 LVDS 信号 DA_N1

可以看到背光 EN 在 LVDS 信号消失后还维持了一段时间才消失，应该就是没有屏幕信号而背光却还在导致的闪屏。

---

2. 解决思路

2.1 硬件解决

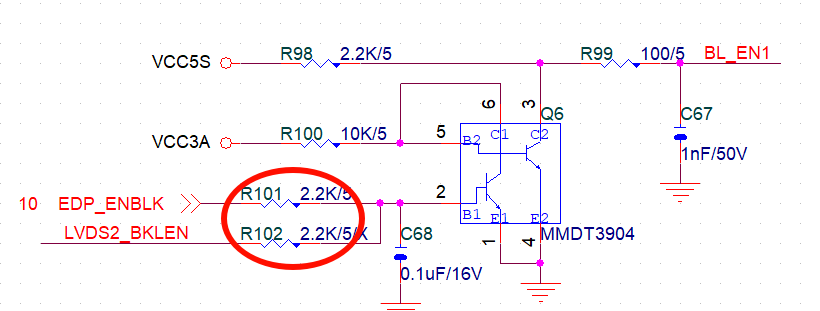

去除 R101 电阻（相当于不使用 CPU 直出的 eDP 背光信号），使用 R102 电阻（相当于使用 7511 转接芯片的背光信号）。

2.2 软件解决

关机时，立刻将背光 EN 强制拉到地，在 LVDS 信号消失前关闭背光，这样用户就看不到闪烁。

---

3. 软件解决过程

3.1 几个重要文件

• 设备树文件：
  kernel-5.10/arch/arm64/boot/dts/rockchip/NK_RK3588.dtsi

• 设备树解析文件：
  kernel-5.10/drivers/gpu/drm/panel/panel-simple.c

• 开关机文件：
  system/core/init/reboot.cpp

• 开关机服务脚本：
  system/core/rootdir/init.rc

• eDP Controller 驱动文件路径： ``` kernel: drivers/gpu/drm/bridge/analogix/analogix_dp_core.c drivers/gpu/drm/bridge/analogix/analogix_dp_core.h drivers/gpu/drm/bridge/analogix/analogix_dp_reg.c drivers/gpu/drm/bridge/analogix/analogix_dp_reg.h drivers/gpu/drm/rockchip/analogix_dp-rockchip.c include/drm/bridge/analogix_dp.h

u-boot: drivers/video/drm/analogix_dp.c drivers/video/drm/analogix_dp.h drivers/video/drm/analogix_dp_reg.c

- eDP PHY 驱动文件路径：

kernel: drivers/phy/rockchip/phy-rockchip-samsung-hdptx.c

u-boot: drivers/phy/phy-rockchip-samsung-hdptx.c

- eDP Panel 驱动文件路径：

kernel: drivers/gpu/drm/panel/panel-simple.c

u-boot: drivers/video/drm/rockchip_panel.c

---

### 3.2 获取背光 IO

设备树路径：
`kernel-5.10/arch/arm64/boot/dts/rockchip/NK_RK3588.dtsi`

```dtsi
//edp
panel: panel {
    compatible = "simple-panel";
    backlight = <&backlight>;
    power-supply = <&vcc3v3_lcd_n>;

    reset-gpios = <&gpio1 RK_PD2 GPIO_ACTIVE_LOW>; //CH7511_RESET_N_1V8
    edp-bl-en = <&gpio2 RK_PC1 GPIO_ACTIVE_HIGH>; //LCD_BKL_EN_GPIO3_D4_d_3V3

    bus-format = <MEDIA_BUS_FMT_RGB888_1X24>;
    bpc = <8>;
    prepare-delay-ms = <200>;
    enable-delay-ms = <20>;

    lvds-gpio0 = <&gpio2 RK_PC3 GPIO_ACTIVE_HIGH>;
    lvds-gpio1 = <&gpio2 RK_PC5 GPIO_ACTIVE_HIGH>;
    lvds-gpio2 = <&gpio4 RK_PC3 GPIO_ACTIVE_HIGH>;
    lvds-gpio3 = <&gpio4 RK_PC6 GPIO_ACTIVE_HIGH>;
    nodka-lvds = <9>;

    display-timings {
        native-mode = <&timing0>;
        timing0: timing0 {
            clock-frequency = <58460000>;
            hactive = <1024>;
            vactive = <768>;
            hfront-porch = <48>;
            hsync-len = <32>;
            hback-porch = <120>;
            vfront-porch = <3>;
            vsync-len = <4>;
            vback-porch = <21>;
            hsync-active = <0>;
            vsync-active = <0>;
            de-active = <0>;
            pixelclk-active = <1>;
        };
    };

    port {
        panel_in_edp1: endpoint {
            remote-endpoint = <&edp1_out_panel>;
        };
    };
};

可以看到：

edp-bl-en = <&gpio2 RK_PC1 GPIO_ACTIVE_HIGH>;

---

3.3 开关机文件中强制下电

修改文件：system/core/rootdir/init.rc

diff --git a/system/core/rootdir/init.rc b/system/core/rootdir/init.rc
index be7ad93a87..14ffdd93e1 100644
--- a/system/core/rootdir/init.rc
+++ b/system/core/rootdir/init.rc
@@ -1256,6 +1256,11 @@ on property:security.lower_kptr_restrict=0
 # on shutdown
 # In device's init.rc, this trigger can be used to do device-specific actions
 # before shutdown. e.g disable watchdog and mask error handling
+on shutdown
+    write /sys/class/gpio/export 81
+    write /sys/class/gpio/gpio81/direction "out"
+    chmod 777 /sys/class/gpio/gpio81/value
+    write /sys/class/gpio/gpio81/value 0

---

3.4 软件解决后时序
