获得TX_RX_delay推荐值指南

背景说明

• 在 Rockchip 平台中，TX 和 RX delay 指的是 MAC 芯片和 PHY 芯片之间，时钟和数据相位的延迟调整。由于千兆网卡的高频信号更容易受到 PCB layout 走线和电磁干扰的影响，RGMII 接口需要进行精确的时序配置。如果测试中出现吞吐率不足、不稳定或 TX、RX 不通的现象，可以通过调整 tx_delay 和 rx_delay 参数（如 dts 中的配置值）来优化时序，确保网络稳定运行。
• 本 SOP 详细说明了如何通过 ADB 连接进行网口调试和测试操作，最终获得TX_RX_delay推荐值。

环境准备

1. 打开两个终端窗口：

   • 窗口 1：用于执行命令。
   • 窗口 2：用于查看并过滤 logcat 日志。

2. 启动 ADB shell：

   • 在两个窗口中都执行以下命令进入 ADB 环境：

     adb shell


3. 或者不使用ADB，只使用串口调试工具

---

步骤 1：配置并查看 logcat

如果只使用串口调试工具，不使用ADB，那么不需要执行步骤1。

在 窗口 2 中，按照以下操作查看并过滤指定的 logcat 日志：

1. 执行以下命令进入 logcat 查看模式：

   logcat | grep -i -E "dwmac|ethernet|RTL8211F|eth1|test led ctrl|RX\(0x|tx_delay|rx_delay|PTP|IEEE 1588|PHY loopback|loopback: PASS"


   • 该命令将过滤包含以下关键字的日志信息：dwmac、ethernet、RTL8211F、eth1、test led ctrl、RX(0x、tx_delay、rx_delay、PTP、IEEE 1588、PHY loopback、loopback: PASS。

---

步骤 2：进入目标目录并执行测试

按照以下操作进行命令执行：

1. 进入设备的 /sys/devices/platform 目录：

   cd /sys/devices/platform


2. 使用 ls 命令找到与 ethernet 相关的节点，并进入对应目录。例如：

   ls
   cd <ethernet_node_directory>


3. 执行网口测试命令：

   echo 1000 > phy_lb_scan


   • 执行该命令时，网口对应的指示灯会闪烁。

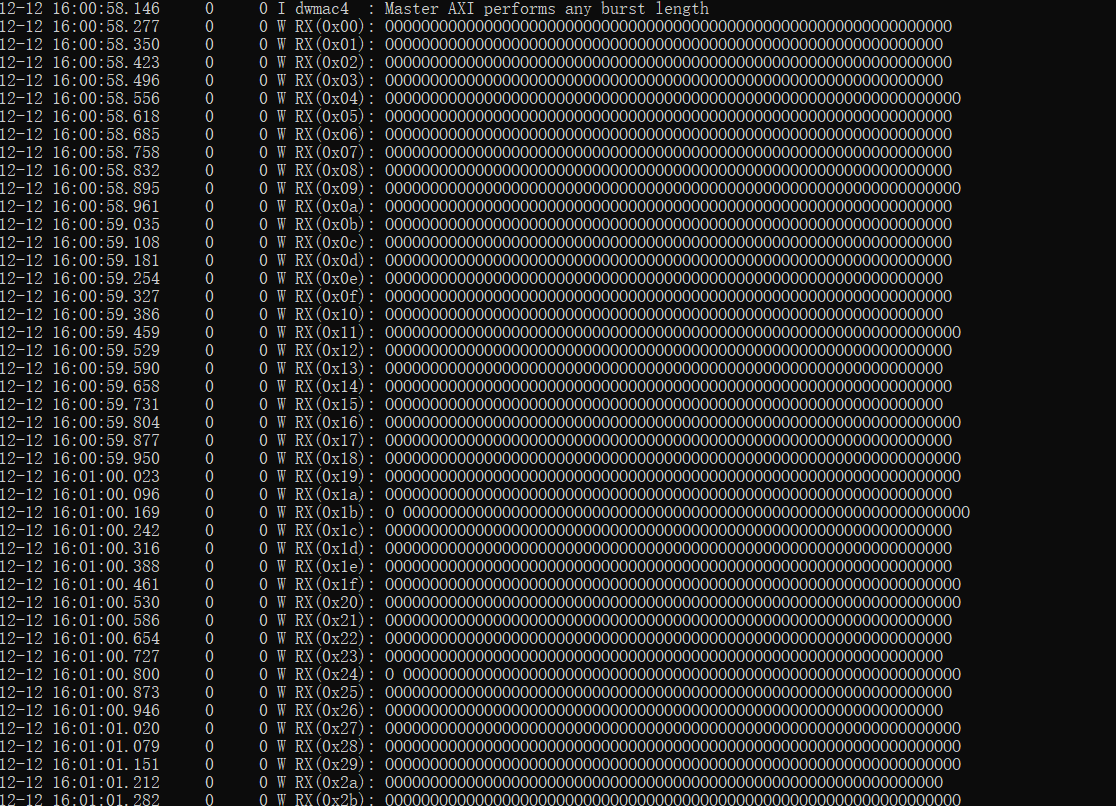

   • 执行结果如下图所示：

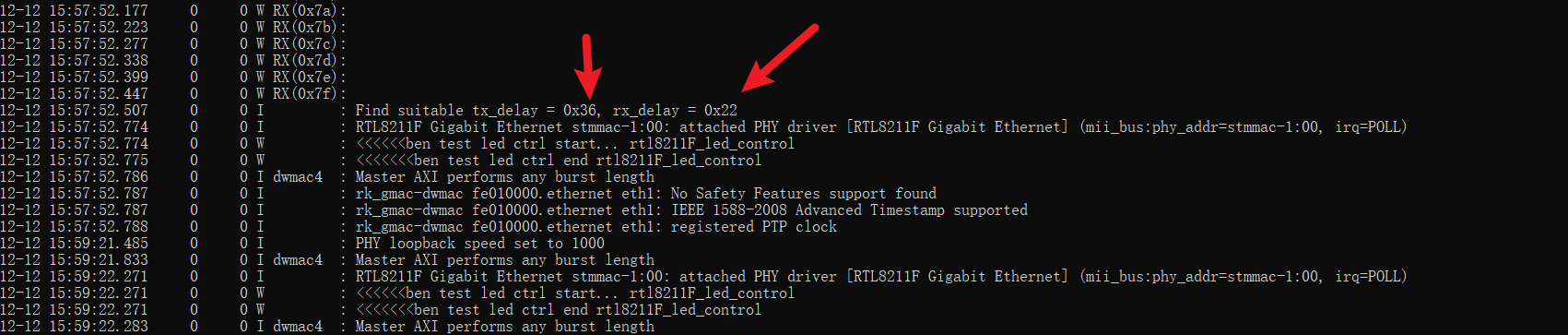

4. 测试执行结束后，系统会返回一个推荐值，结果如下图所示：

---

步骤 3：设置推荐值并验证

1. 写入推荐值到延迟寄存器：

   echo 0x36 0x22 > rgmii_delayline


   • 0x36 和 0x22 为示例推荐值，请根据实际测试结果填写相应值。

2. 验证推荐值是否写入成功：

   cat rgmii_delayline


   • 输出应显示类似：

     tx delayline: 0x36, rx delayline: 0x22


---

步骤 4：使用推荐值执行回环测试

1. 执行回环测试命令：

   echo 1000 > phy_lb


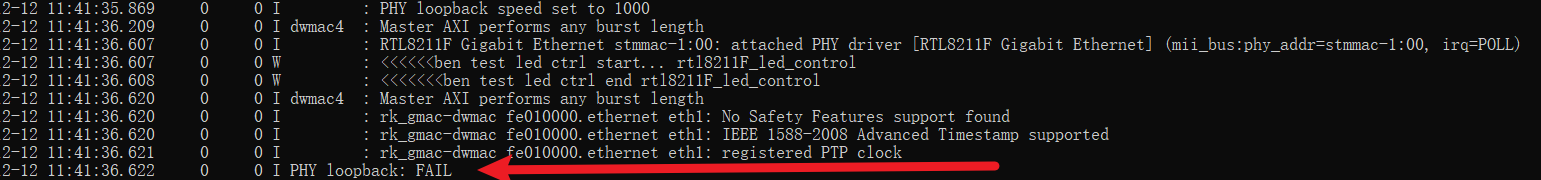

   • 确保测试结果输出 PASS，如下图所示：

2. 记录：

   • 如果测试结果为 PASS，请记录下推荐值，并根据多个板子的测试推荐值，最终得到时候这个版型的推荐值。
   • 如果测试结果为 FAIL，请参考《Rockchip_Developer_Guide_Linux_GMAC_RGMIl_Delayline_CN.pdf》P4。
