开发指南：从 build.sh 到 build_hw.sh 的迁移

以下是将原始 build.sh 升级为支持多设备树构建的开发指南：

1. 增加多设备树支持

1.1 添加 -m 参数支持

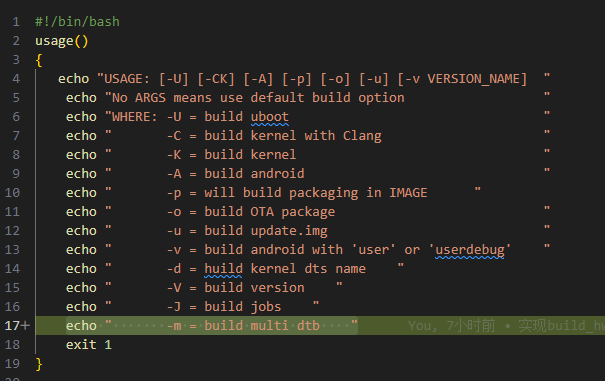

• 加入-m选项的提示

  echo "       -m = build multi dtb    "

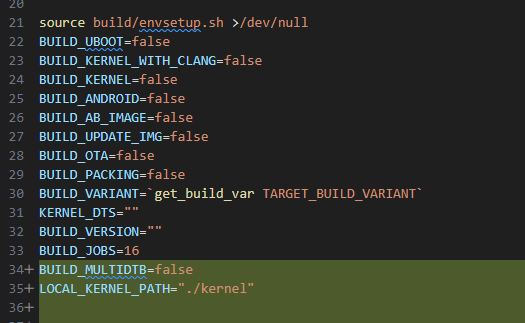

• 初始化选项为false

  BUILD_MULTIDTB=false




• 在 getopts 参数解析部分，添加对 -m 的解析：

  m)
    echo "will build multidtb and package all the dtb into resource.img"
    BUILD_MULTIDTB=true
    ;;

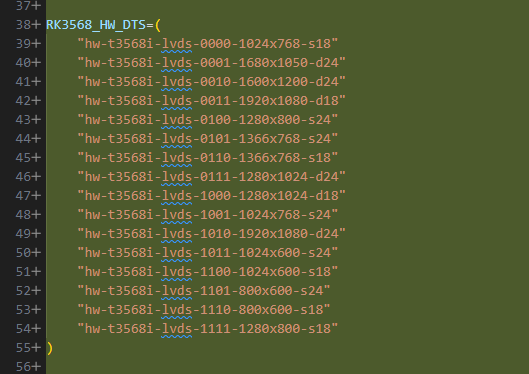

1.2 定义多设备树文件名数组

在脚本顶部，定义一个数组，包含目标设备支持的所有设备树文件名。例如：

RK3568_HW_DTS=(
    "hw-t3568i-lvds-0000-1024x768-s18"
    "hw-t3568i-lvds-0001-1680x1050-d24"
    "hw-t3568i-lvds-0010-1600x1200-d24"
    "hw-t3568i-lvds-0011-1920x1080-d18"
    ...
)

1.3 创建 build_multidtb() 函数

新增一个函数，用于批量构建设备树文件：

function build_multidtb()
{
    if [ "$TARGET_PRODUCT" = "rk3568_HW" ]; then
        for (( i = 0 ; i < ${#RK3568_HW_DTS[@]} ; i++ )); do
            echo "make ${RK3568_HW_DTS[$i]} ....."
            make ARCH=$KERNEL_ARCH ./rockchip/${RK3568_HW_DTS[$i]}.dtb -j$BUILD_JOBS
        done
        ./scripts/mkmultidtb.py RK3568-HW
    fi
}

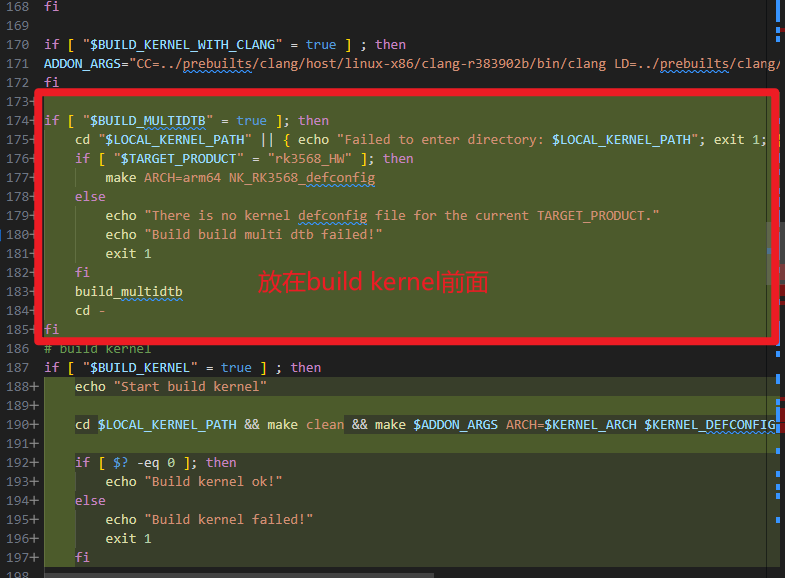

1.4 在构建流程中调用 build_multidtb()

在构建逻辑中，根据 BUILD_MULTIDTB 的值决定是否调用 build_multidtb()：

if [ "$BUILD_MULTIDTB" = true ]; then
    cd "$LOCAL_KERNEL_PATH" || { echo "Failed to enter directory: $LOCAL_KERNEL_PATH"; exit 1; }
    if [ "$TARGET_PRODUCT" = "rk3568_HW" ]; then
        make ARCH=arm64 NK_RK3568_defconfig
    else
        echo "There is no kernel defconfig file for the current TARGET_PRODUCT."
        echo "Build build multi dtb failed!"
        exit 1
    fi
    build_multidtb
    cd -
fi

1.5 去除charge图片的打包

在原始脚本中：

1. charge图标的打包
   原始脚本会通过 ./u-boot/scripts/pack_resource.sh 脚本将 charge 图标打包进 resource.img 中。然而经过测试发现，该脚本存在以下问题：
   • pack_resource.sh 会将 resource.img 中的一个设备树文件（DTB）重命名为 rk-kernel.dtb。
   • 这导致 resource.img 中出现了两个 rk-kernel.dtb 文件。
   • 被重命名的设备树文件无法被 HW-ID DTB 正确识别，导致识别异常。
2. charge图标的打包过程

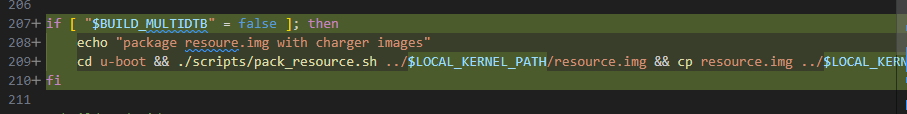

   原始脚本中对 charge 图标的打包方式如下：

关于使用 mkmultidtb.py 脚本：

1. 多设备树打包
   使用 mkmultidtb.py 脚本对多设备树进行打包时，resource.img 中也会存在一个 rk-kernel.dtb，但与原始脚本不同：
   • mkmultidtb.py 会将多个设备树中的一个文件复制后再重命名为 rk-kernel.dtb。
   • 该 rk-kernel.dtb 的作用是当硬件拨码条件不满足时，默认选择这个 DTB 文件。
   • 由于是复制后重命名，不会影响 HW-ID DTB 对设备树的正确识别。

在修改后的脚本中：

• 取消 charge 图标的打包
  当选择编译多设备树时，已取消对 charge 图标的打包，以避免上述问题的发生。

2. 增加调试信息

在脚本末尾，添加调试信息输出，以便快速定位问题。例如：

echo "========== Debug Information =========="
echo "TARGET_PRODUCT: ${TARGET_PRODUCT:-Not Set}"
echo "KERNEL_ARCH: ${KERNEL_ARCH:-Not Set}"
echo "BUILD_JOBS: ${BUILD_JOBS:-Not Set}"
echo "LOCAL_KERNEL_PATH: ${LOCAL_KERNEL_PATH:-Not Set}"
echo "KERNEL_DEFCONFIG: ${KERNEL_DEFCONFIG:-Not Set}"
echo "======================================="

3. 修改内核路径为局部变量

为了方便维护，建议将内核路径设为局部变量，并在所有相关路径中引用该变量：

LOCAL_KERNEL_PATH="./kernel"

在所有内核相关操作中，将硬编码路径替换为变量，例如：

cd $LOCAL_KERNEL_PATH && make $ADDON_ARGS ARCH=$KERNEL_ARCH $KERNEL_DEFCONFIG

---

总结

通过上述改动，build_hw.sh 在原有功能的基础上新增了对多设备树文件的支持，同时提高了代码的可维护性和可读性。开发者可以参考本指南，将类似的多设备树支持功能集成到其他脚本中。
