datasheet中关于引脚电平、芯片电气特性的阅读方式

• 以CM256 WiFi模组为例

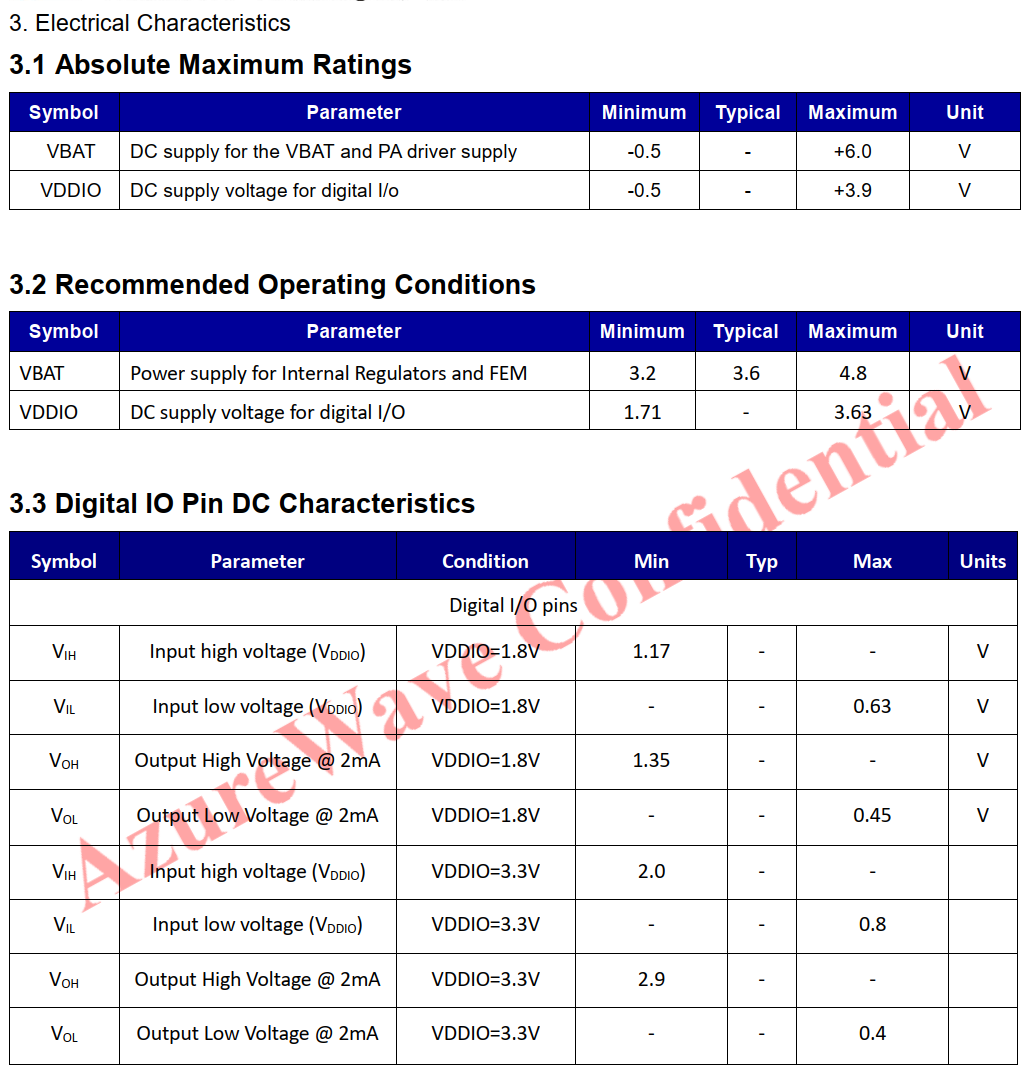

• 可以看到，电气特性分为3个板块：绝对最大额定值（极限电平）、推荐工作条件、数字IO引脚直流特性

1 绝对最大额定值 (Absolute Maximum Ratings)

这个表格列出了设备能够承受的极限电压范围。

注意：这些是破坏性极限值。设备在这些极限条件下不保证能正常工作；如果长时间处于或超过这些电压，可能会导致设备永久性损坏。

• VBAT (主电源)：用于 VBAT 和 PA（功率放大器）驱动的直流供电。其承受的极限电压范围是 -0.5V 到 +6.0V。
• VDDIO (数字 I/O 电源)：用于数字输入/输出引脚的直流供电。其承受的极限电压范围是 -0.5V 到 +3.9V。

---

2 推荐工作条件 (Recommended Operating Conditions)

这个表格列出了为了确保设备能够稳定、正常运行，建议工程师在设计电路时采用的正常电压范围。

• VBAT (内部稳压器和前端模块的电源)：
• 最低电压 (Minimum)：3.2V
• 典型电压 (Typical)：3.6V （设计时的首选目标电压）

• 最高电压 (Maximum)：4.8V

• VDDIO (数字 I/O 的电源)：
• 最低电压：1.71V
• 最高电压：3.63V （通常兼容常见的 1.8V 和 3.3V 逻辑电平系统）

---

3 数字 IO 引脚直流特性 (Digital IO Pin DC Characteristics)

这个表格非常关键，它规定了当设备与其他数字芯片进行通信时，什么是“高电平(逻辑 1)”，什么是“低电平(逻辑 0)”。表格分别列出了在两种常见供电电压（$VDDIO$ = 1.8V 和 $VDDIO$ = 3.3V）下的阈值标准。

当供电电压 $VDDIO$ = 1.8V 时：

• $V_{IH}$ (输入高电平)：外部信号输入给该芯片时，电压必须大于 1.17V，芯片才会将其识别为逻辑“1”。
• $V_{IL}$ (输入低电平)：外部信号输入给该芯片时，电压必须小于 0.63V，芯片才会将其识别为逻辑“0”。
• $V_{OH}$ (输出高电平)：当芯片对外输出逻辑“1”（在 2mA 负载下）时，其输出电压至少会达到 1.35V。
• $V_{OL}$ (输出低电平)：当芯片对外输出逻辑“0”（在 2mA 负载下）时，其输出电压最高不会超过 0.45V。

当供电电压 $VDDIO$ = 3.3V 时：

• $V_{IH}$ (输入高电平)：输入电压必须大于 2.0V 才被识别为逻辑“1”。
• $V_{IL}$ (输入低电平)：输入电压必须小于 0.8V 才被识别为逻辑“0”。
• $V_{OH}$ (输出高电平)：对外输出逻辑“1”时，电压至少为 2.9V。
• $V_{OL}$ (输出低电平)：对外输出逻辑“0”时，电压最高不超过 0.4V。
