M.2 Bkey PCIe 与 USB 复用设计

概述

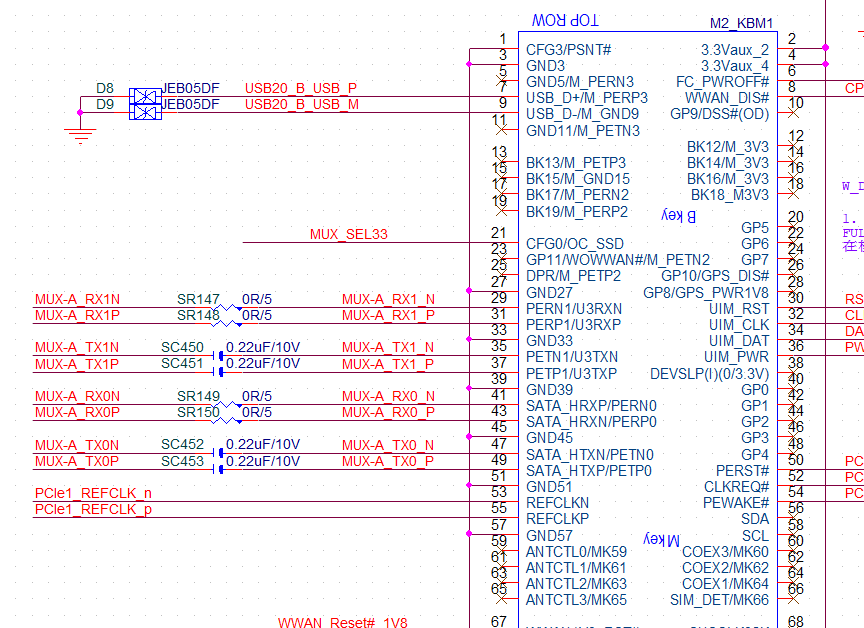

• M.2 Bkey 可以接入PCIe信号、SATA信号、以及USB信号

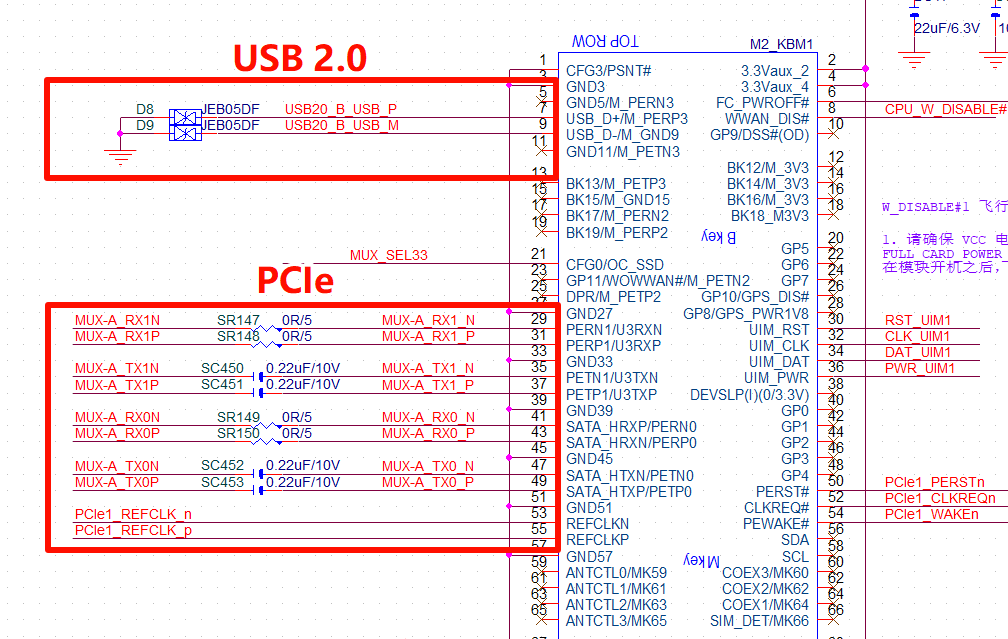

• 接入PCIe信号和USB信号时，该槽可识别插入的模块类型，切换不同的信号
• 比如插入USB的4G模块（WWAN设备），那么就走USB信号
• 如果插入PCIe的设备，那么就出PCIe信号

分析

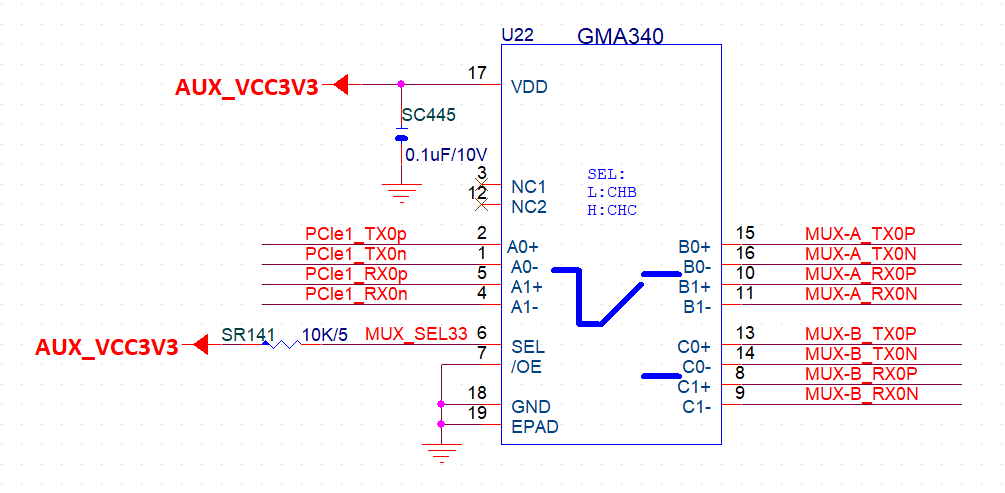

• 下面这个切换芯片，根据Pin 6进行切换

• Pin 6被外部上拉拉高，则切换为MUX-B，此时M.2 Bkey的MUXA就没有PCIe信号，只有USB信号了

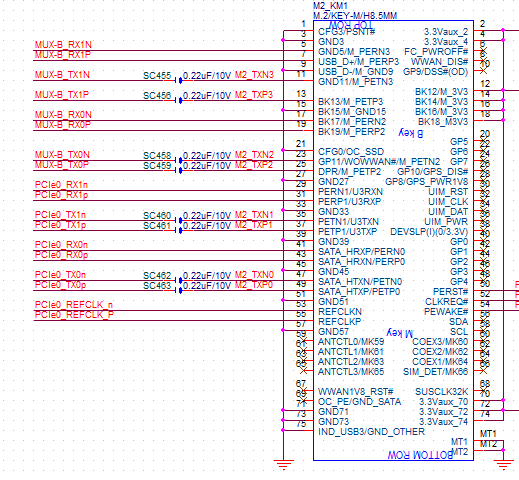

• 此时MUX-B 在Mkey槽和原来的2x信号共同组成了4x信号

• 切换芯片的Pin6 是连接到Bkey的Pin21的，插入PCIe时，Pin21被拉到地，此时M.2 Bkey切换为PCIe信号

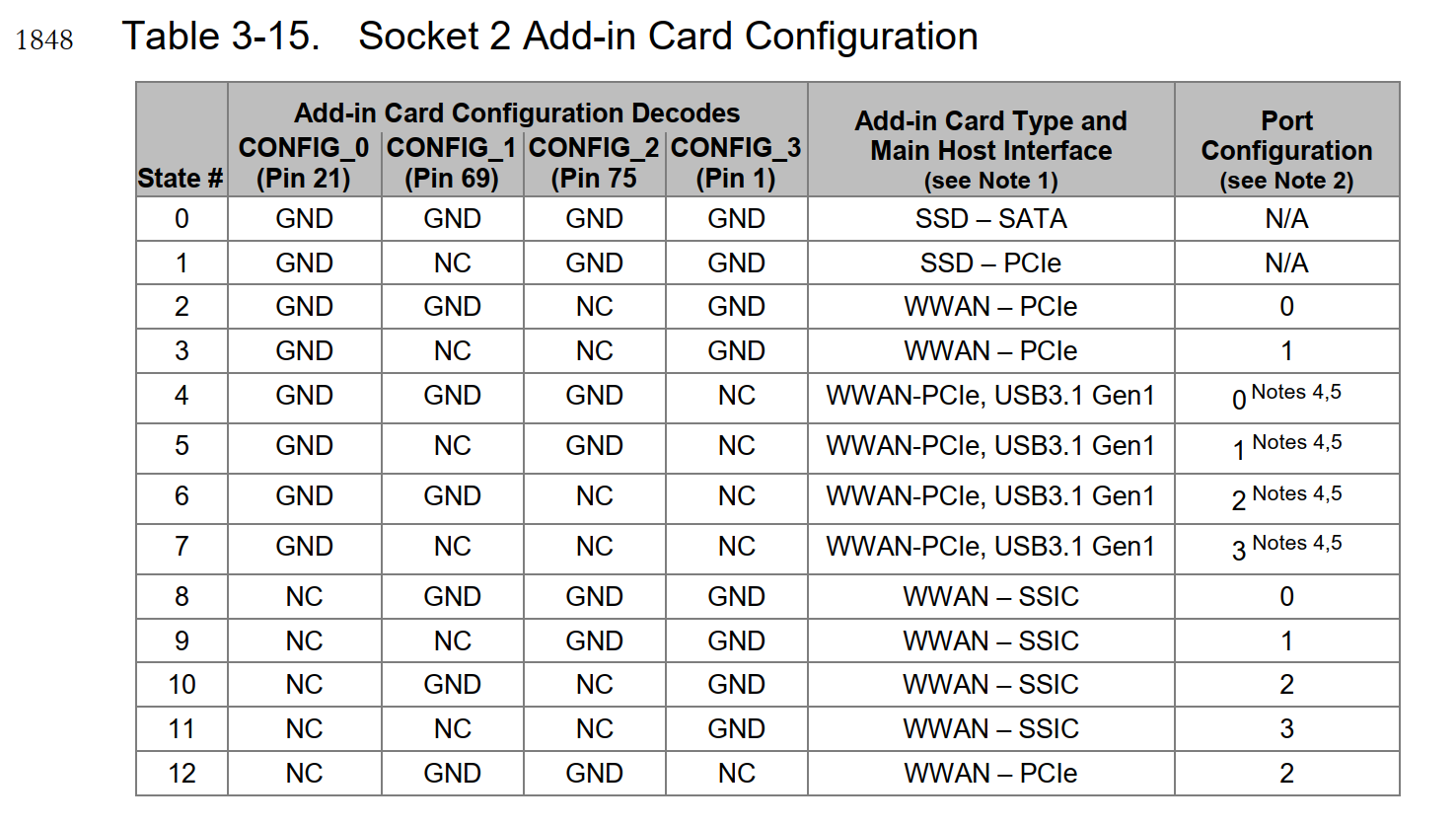

• 具体参考如下 PCI_Express_M.2_Spec_Rev3.0_Ver1.2_06262019_NCB.pdf P148
