LPDDR的功能框图与CS数量的思考

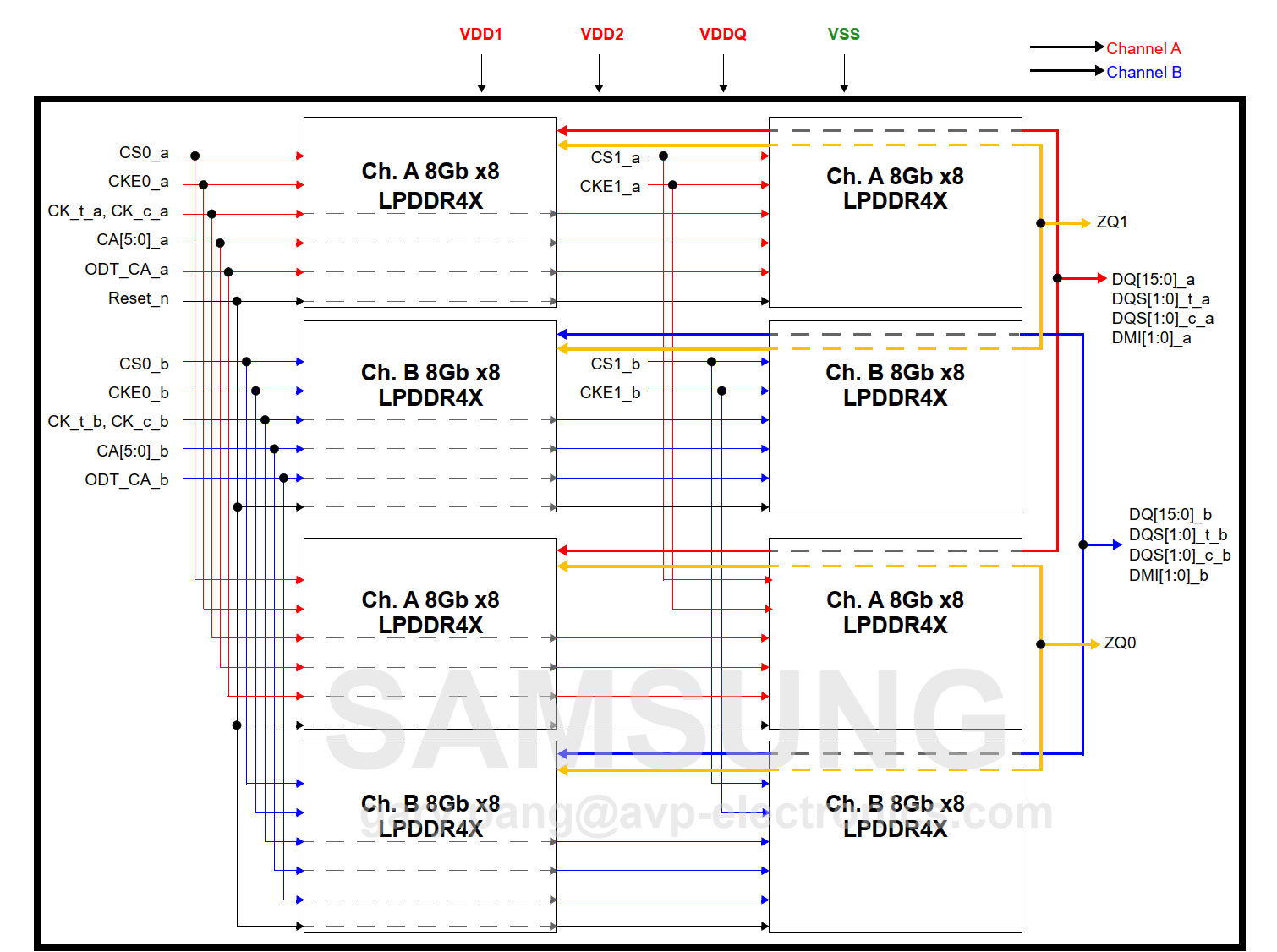

功能框图

• 内部是有两个通道的，每个通道位宽都是16

• 可以看到有8个bank，每个bank是8Gb，总共是64Gb，那么这个颗粒就是64/8=8GB大小

• 一般来说，内存控制器是通过RANK来访问的，上图颗粒分为两个Rank，
• Rank0 = CS0_A + CS0_B
• Rank1 = CS1_A + CS1_B

CS数量的思考

RK3588 ddr测试工具中，用到了这个测试文件“16GB LPDDR4X(用2片颗粒 每片颗粒2个CS 每个CS有32Gb组成)”，但是颗粒中明明有4个CS引脚：通道A的CS0_a CS1_a，通道B的CS0_b CS1_b，该怎么理解呢？

实际上，测试文件里说的「每片颗粒 2 个 CS」并不是指「引脚层面看到的 CS 信号数量」，而是指「存储阵列视角下的 Logical Rank 数量」。 DDR 测试 / 初始化工具用的是 “Rank（逻辑 CS）”的概念。

在 LPDDR4X 里：

• 一个 Rank = Channel A + Channel B 同时选中

• A/B 通道的 CS 是 成对动作的

• RK文件中，1个CS指的是一个RANK，内存都是按RANK访问，因为一个RANK才是32bit
• 至于需要选择的文件，单纯看原理图是没用的，因为原理图把所有的线都拉出来了，而实际板上的颗粒可以用各种容量各种规格，有时候另一个CS可能没用到，具体要查看颗粒的datasheet。
