eDP 建立视频链路的过程

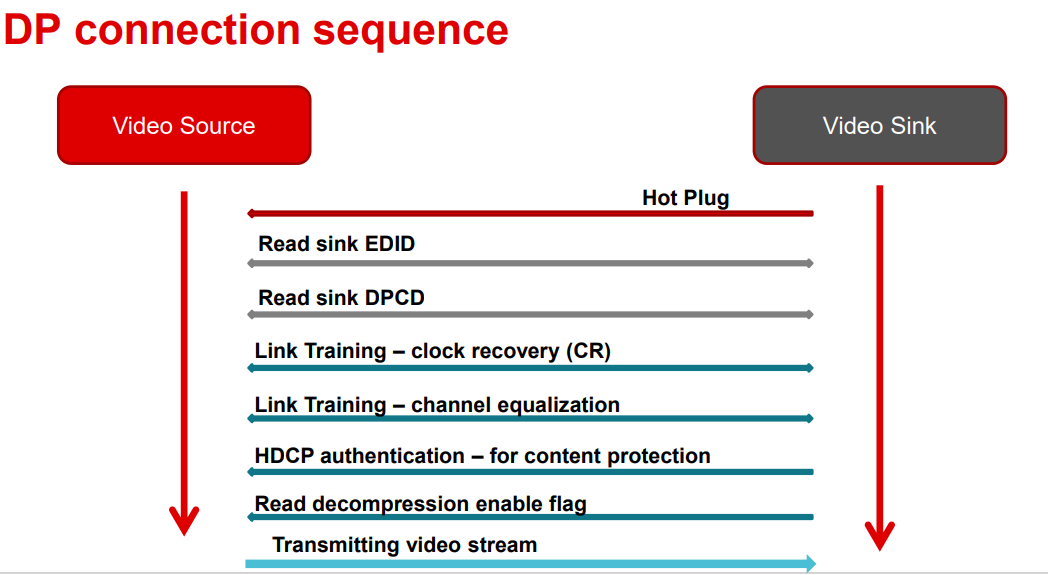

上图展示了 DP 源端 (Video Source, 比如显卡) 和 接收端 (Video Sink, 比如显示器) 在连接后建立通信的流程：

1. Hot Plug（热插拔检测） 接收端通过 HPD (Hot Plug Detect) 信号告诉源端：我上线了，可以开始初始化。

2. Read Sink EDID 源端读取显示器的 EDID (Extended Display Identification Data)，获取支持的分辨率、刷新率等信息。

3. Read Sink DPCD 源端读取 DPCD (DisplayPort Configuration Data)，确定 DP 接口支持的最大 lane 数、速率等能力。

4. Link Training 分两步走：

   • Clock Recovery (CR)：保证时钟能在链路上传递并锁定。
   • Channel Equalization (EQ)：保证信号在链路上传输时质量足够（补偿通道损耗）。

5. HDCP Authentication（可选） 如果需要保护内容（比如播放受版权保护的电影），进行 HDCP 认证。

6. Read Decompression Enable Flag（可选） 如果启用了 DSC (Display Stream Compression)，读取解压缩能力。

7. Transmitting Video Stream 视频流开始传输。
