系统初始化配置信号

概要：本文介绍了 RK3588 芯片中关键的系统初始化配置信号 —— SDMMC_DET 管脚的作用及配置要求。该信号影响 ARM JTAG 与 SDMMC 功能的选择，对系统启动调试及 SD 卡启动至关重要。

1. SDMMC_DET 管脚作用

RK3588 中有一个重要信号在系统启动前必须配置完毕并保持稳定状态：

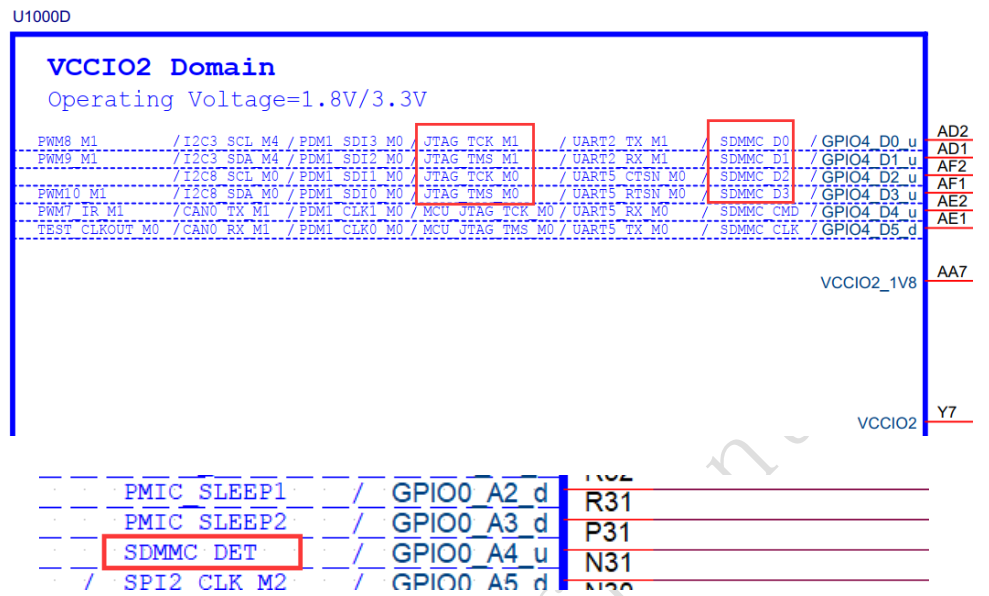

• SDMMC_DET 管脚（Pin P31）：该管脚决定 VCCIO2 电源域的 IO 功能是配置为 SDMMC 还是 ARM JTAG。

在系统复位结束后，芯片会根据此管脚的输入电平，配置相应模块的默认开机功能。由于 ARM JTAG 与 SDMMC 功能复用该管脚，因此其配置状态对系统调试和启动都非常关键。

---

2. 功能切换说明

2.1 电平与功能对应

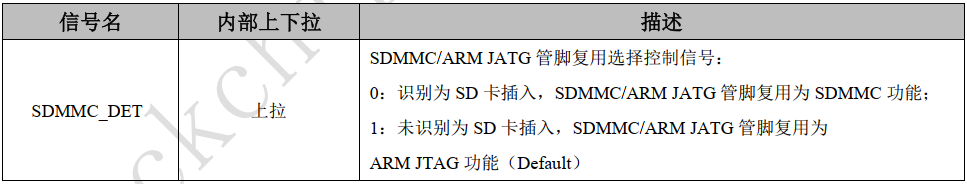

• 当 SDMMC_DET 为高电平时：
  • 对应 IO 切换为 ARM JTAG 功能
• 当 SDMMC_DET 为低电平时：
  • 对应 IO 切换为 SDMMC 功能
  • 注：大部分 SD 卡在插入时会将该管脚拉低，如非默认情况需进行特殊处理。

2.2 上电前配置要求

• 必须在上电前完成 SDMMC_DET 管脚的配置。
• 确保管脚状态在上电过程中保持稳定。

未正确配置可能导致以下问题：

• ARM JTAG 无输出：影响启动阶段的调试。
• SDMMC 无输出：影响通过 SD 卡启动的功能。

---

3. 系统启动后的控制

系统启动后，IOMUX 的控制可以改为由寄存器控制，此时 SDMMC_DET 管脚可以被释放，不再起决定性作用。
