3588 TSADC模块

参考

http://bbs.witech.com.cn/article-1221-1.html

介绍

TSADC 的全称是 Temperature Sensor Analog-to-Digital Converter（温度传感器模数转换器）。

• 看门狗功能：RK3588 芯片内部集成了 Watchdog Timer，当产生复位信号时，可以通过 TSADC_SHUT 管脚输出低电平，对 RK3588 进行硬件复位。
• 温度监控功能：RK3588 芯片内部集成了七个 TSADC(Temperature-Sensor ADC)模块，当芯片内部温度超过阈值时，可以通过内部 TSHUT 信号给 CRU 模块，让 RK3588 芯片复位，也可以通过 TSADC_SHUT 管脚输出低电平，对 RK3588 进行硬件复位。

复位路径

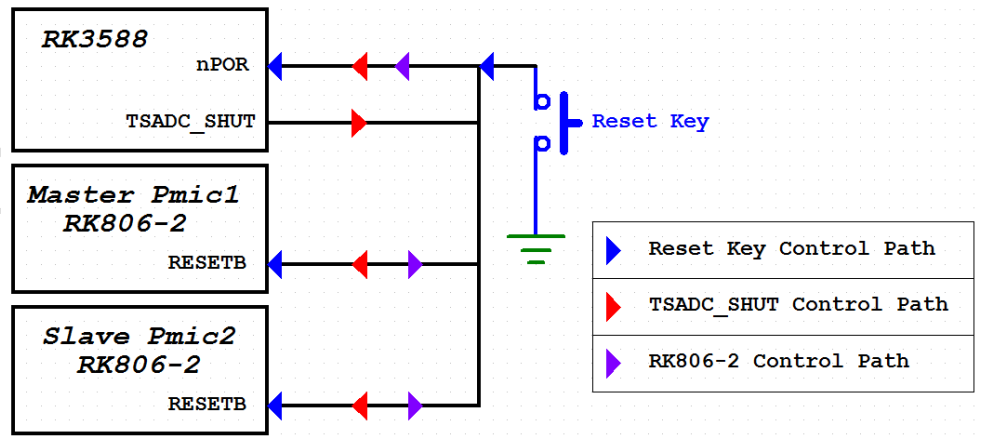

双PMIC方案

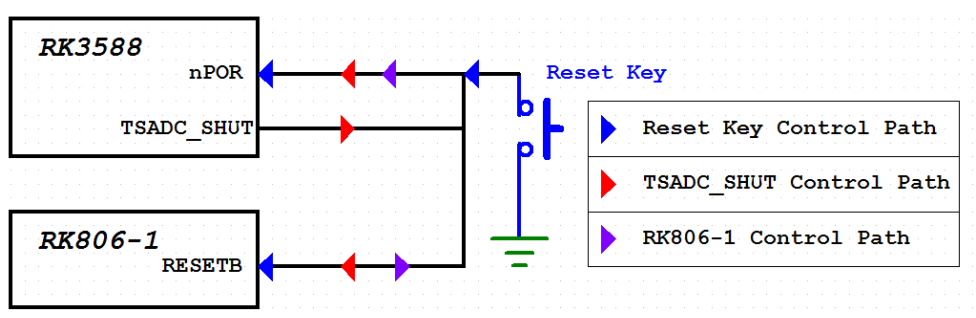

单PMIC方案
