本文介绍如何通过 Intel 的 SMBus 控制器与 IIC 器件(例如 LM75 温度传感器)进行通信,包括寄存器地址说明、读写操作过程及相关代码实现。

1. 寄存器地址

  1. SMBus 控制器 IO 空间的基地址: 0xEFA0
  2. 偏移地址:
    • 所有寄存器地址均为相对于基地址的偏移。例如,0x03 实际地址为 0xEFA0 + 0x03
    • 偏移地址说明:
      • 0x00:复位寄存器。
      • 0x02:控制寄存器,用于发起读写操作。
      • 0x03:设备内部寄存器地址。
      • 0x04:器件地址(已左移 1 位)。
      • 0x050x06:数据寄存器,存储读回或写入的数据。
  3. 器件地址:
    • IIC 器件地址为 7 位地址(如 LM75 的地址为 0x48)。
    • 在 SMBus 通信中,器件地址需左移 1 位:
      • 写操作:直接使用左移后的地址。
      • 读操作:在左移后的地址上加 1。

2. 读操作流程

通过 SMBus 控制器读取 IIC 器件数据的步骤如下:

  1. 复位 SMBus 控制器:
    0x00 寄存器写入 0xFF
  2. 写入器件地址:
    将器件地址加 1(表示读操作),写入寄存器 0x04
  3. 指定器件内部寄存器地址:
    将目标寄存器地址写入寄存器 0x03
  4. 发起读操作:
    0x02 寄存器写入控制命令 0x4C,启动读操作。
  5. 延时 1ms:
    等待 SMBus 操作完成。
  6. 读取数据:
    从寄存器 0x050x06 读取从器件返回的数据。

3. 写操作流程

通过 SMBus 控制器向 IIC 器件写入数据的步骤如下:

  1. 复位 SMBus 控制器:
    0x00 寄存器写入 0xFF
  2. 写入器件地址:
    将器件地址(左移 1 位,表示写操作)写入寄存器 0x04
  3. 指定器件内部寄存器地址:
    将目标寄存器地址写入寄存器 0x03
  4. 发起写操作:
    0x02 寄存器写入控制命令 0x4C,启动写操作。
  5. 延时 1ms:
    等待 SMBus 操作完成。
  6. 写入数据:
    将数据写入寄存器 0x050x06

4. 调试方式

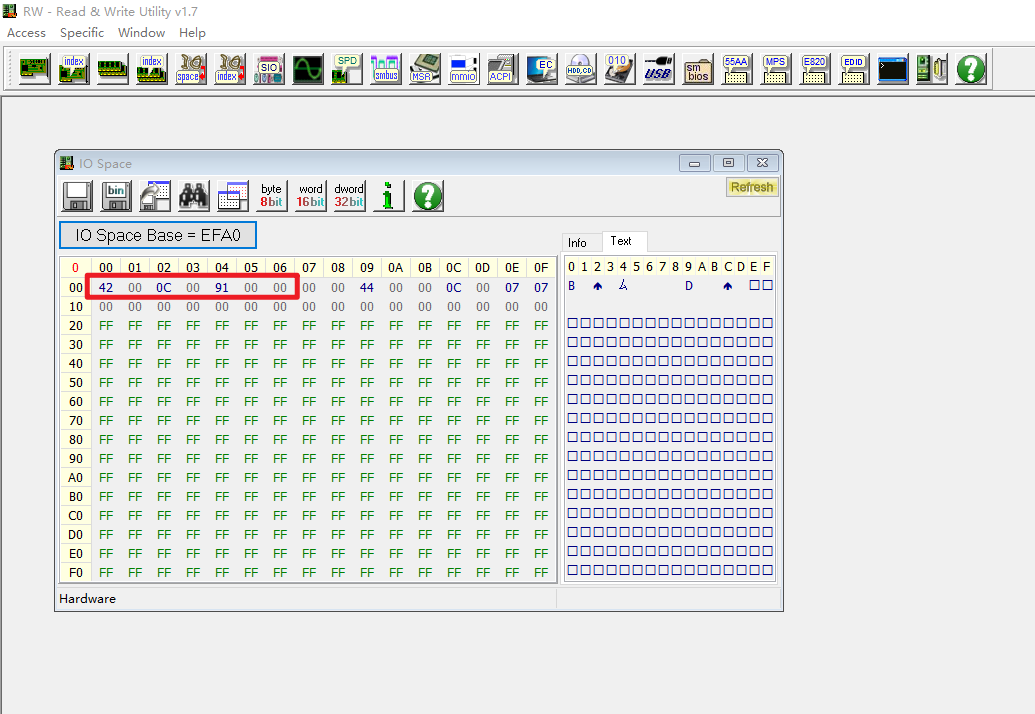

前期,可通过RW工具(RW - Read & Write Utility v1.7)直接写寄存器进行SMBus调试,确保有响应后,再编写代码。 alt text

Access -> IO Space

手动修改这几个寄存器即可: alt text


5. 代码说明

以下代码实现了通过 SMBus 控制器与 LM75 温度传感器通信的基本读写功能。


5.1 SMBus 读操作

BYTE SMBusReadByte(WORD ControlAddress, BYTE deviceAddress, BYTE command) {
    WriteIoPortByteType WriteIO = (WriteIoPortByteType)GetProcAddress(hModule, "WriteIoPortByte");
    ReadIoPortByteType ReadIO = (ReadIoPortByteType)GetProcAddress(hModule, "ReadIoPortByte");

    BYTE value;

    // 复位 SMBus 控制器
    WriteIO(ControlAddress, 0xFF);

    // 写入器件地址(读操作,+1)
    WriteIO(ControlAddress + 0x04, deviceAddress + 0x01);

    // 写入器件内部寄存器地址
    WriteIO(ControlAddress + 0x03, command);

    // 发起读操作
    WriteIO(ControlAddress + 0x02, 0x48);

    // 等待 1ms
    Sleep(1);

    // 读取数据
    value = ReadIO(ControlAddress + 0x05);

    return value;
}

5.2 SMBus 写操作

BYTE SMBusWriteByte(WORD ControlAddress, BYTE deviceAddress, BYTE command, BYTE data) {
    WriteIoPortByteType WriteIO = (WriteIoPortByteType)GetProcAddress(hModule, "WriteIoPortByte");

    // 复位 SMBus 控制器
    WriteIO(ControlAddress, 0xFF);

    // 写入器件地址(写操作)
    WriteIO(ControlAddress + 0x04, deviceAddress);

    // 写入器件内部寄存器地址
    WriteIO(ControlAddress + 0x03, command);

    // 发起写操作
    WriteIO(ControlAddress + 0x02, 0x48);

    // 等待 1ms
    Sleep(1);

    // 写入数据
    WriteIO(ControlAddress + 0x05, data);

    return 0;
}

5.3 与 LM75 的通信示例

以下是与 LM75 温度传感器通信的完整代码示例:

  • 关于LM75的具体使用,请参考文章《LM75 温度传感器使用》
int main() {
    // 初始化 SMBus 控制器
    if (LInitializeOls() != 0) {
        std::cerr << "Failed to initialize SMBus controller!" << std::endl;
        return -1;
    }

    // 初始化 LM75(配置寄存器)
    SMBusWriteByte(0xEFA0, 0x90, 0x01, 0x00); // 将 LM75 配置成正常工作模式
    Sleep(1000);

    // 循环读取温度数据
    while (true) {
        // 读取 LM75 温度寄存器的 16 位原始数据
        WORD tempRaw = SMBusReadWord(0xEFA0, 0x90, 0x00);

        // 修正字节顺序
        tempRaw = ((tempRaw & 0xFF) << 8) | ((tempRaw >> 8) & 0xFF);

        // 将原始数据转换为实际温度
        double temp = (tempRaw >> 7) * 0.5;

        // 打印温度数据
        std::cout << "Temperature: " << temp << "°C" << std::endl;

        Sleep(1000);
    }

    // 关闭 SMBus 控制器
    LDeinitializeOls();

    return 0;
}
