SFF-TA-1020 高速互联规范介绍

SFF-TA 是什么

SFF-TA-xxxx 本质是：

SNIA 定义的一整套 高速内部互连（Internal High-Speed Interconnect）规范族

它不是一个接口，而是一个规范编号体系。

• SNIA工作组官网：https://www.snia.org/

规范	重点解决什么
SFF-TA-1002	连接器、电气、机械基础规范（地基）
SFF-TA-1020	线缆 & 连接器系统定义（你现在看到的）
SFF-TA-1016 / 1017	特定形态 / 特定应用补充规范

🧩 什么是 SFF-TA-1020 4C？

SFF-TA-1020 是由 SNIA（存储网络行业协会）SFF 工作组 制定的高速互连规范，用于定义内部高速连接器和电缆的机械、电气及信号性能要求。这个规范在数据中心、服务器、存储和网络设备中非常重要。最新版本为 Revision 1.1，对多个连接器变体和尺寸进行了更新说明。

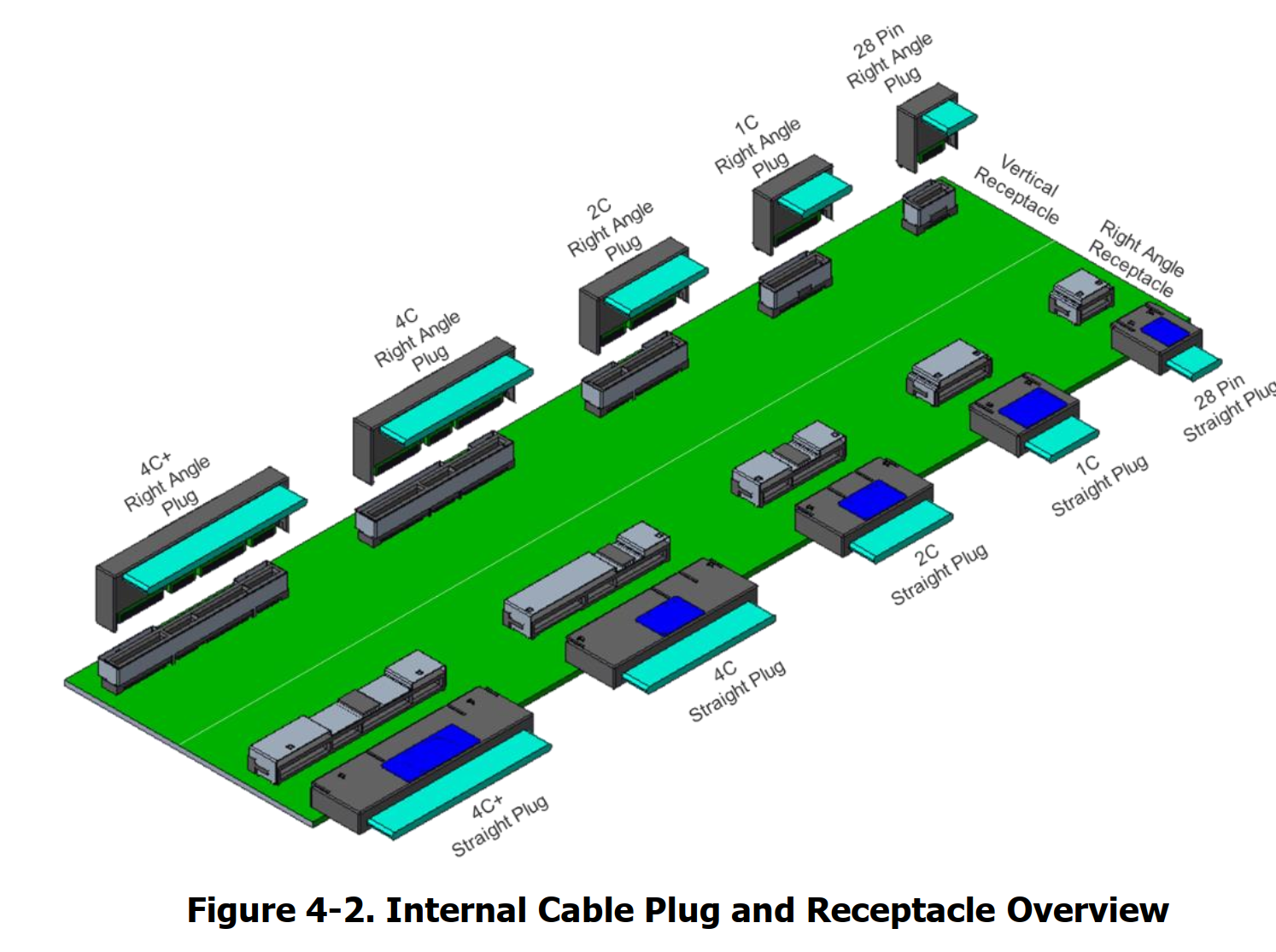

《SFF-TA-1020 Specification for Cables and Connector Variants Based on SFF-TA-1002》定义了多种内部电缆插头和插座（垂直和直角）的机械尺寸、性能和可靠性要求，涵盖1C、2C、4C、4C+和新增的28针等不同尺寸配置。每种配置支持不同数量的高速差分对，例如28针支持8对，1C支持18对，2C支持26对，4C支持44对，4C+支持52对，280针连接器则支持多达90对。

• 下载地址：https://members.snia.org/document/dl/31259

---

⚙️ 关键技术特点

📌 连接器 & 线路定义

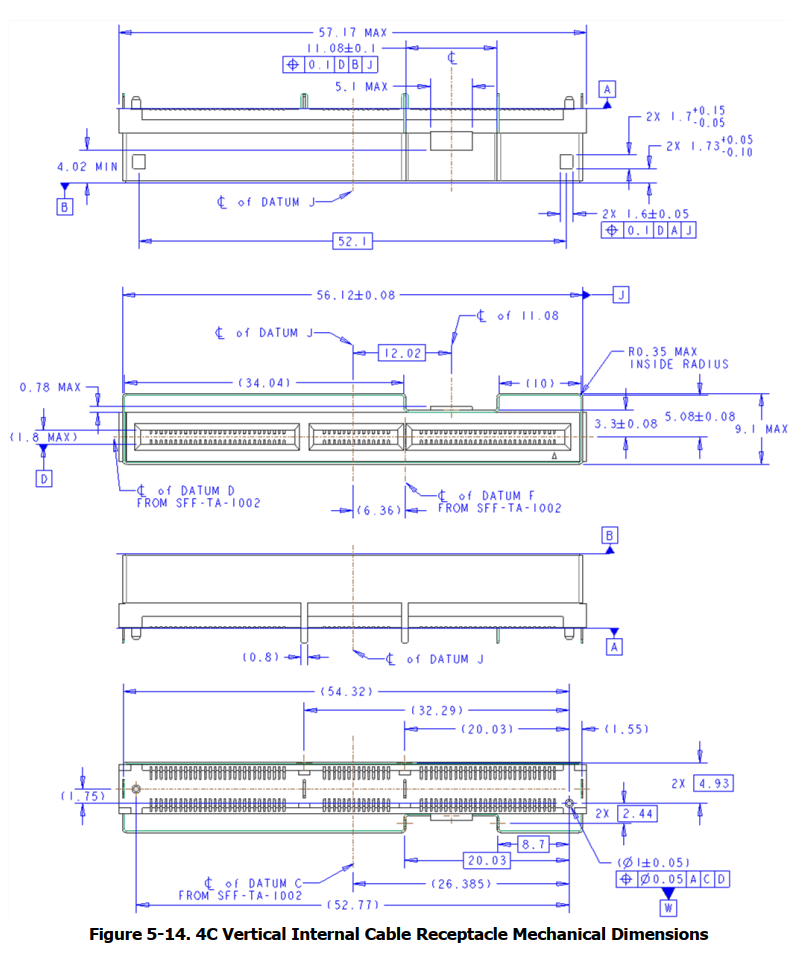

• 4C 配置：约 140pin 的连接器（4 通道布局）。
• 多用于 Gen-Z、PCIe、NVMe 等高速协议 内部互连接口。

⚡ 信号和电气性能

• 支持 85 Ω 差分阻抗 典型设计，适合高速信号传输。
• 电压/电流规格：单针可承载约 0.5 A 电流，30 VAC 绝缘电压等级（典型）。

🔌 机械规格

• 引脚间距（pitch）约 0.6 mm，非常密集的高密度互连设计。
• 侧出、直出、垂直等不同形式以适应 PCB 及线缆布局。

📡 信号完整性 & 速率

• 支持高阶协议，例如：

  • PCIe Gen4 / Gen5
  • 可扩展到 PCIe 6.0 及更高 PAM4 速率（例如 56G PAM4 / 112G PAM4）

注意：这些标准不是具体产品，而是定义了兼容这些数据速率和物理层要求的互连规范。

---

🛠️ 典型应用区域

SFF-TA-1020 4C 主要用于数据中心和高性能计算领域的内部高速连接，如：

• 服务器和存储内部高速线缆（板对板 / 板对电缆）
• 网络设备内部互连模块
• 支持 Gen-Z 协议 的高速连接系统
• 企业级 PCIe / NVMe 扩展接口
• OCP（Open Compute Project）NIC 3.0 等规范设备内部互联（可选使用兼容 4C/4C+ 连接器）
