MCIO 接口概述

一、MCIO 是什么？

MCIO（Mini Cool Edge IO） 是 SFF-TA-1016 / SFF-TA-1002 等规范下的一类 高速板对线/板对板互连接口，主要用于：

在服务器 / 数据中心 / 加速卡 / BMC / 背板系统中， 高密度、低高度、可支持 PCIe / CXL / SATA / SAS / Ethernet 等高速信号

一句话总结：

MCIO = 面向新一代高速互连的“小而强”的通用物理接口

---

二、MCIO 解决了什么问题？

传统接口的痛点

接口	问题
PCIe 插槽	体积大、高度高、布线限制多
OCuLink	密度不够、扩展性一般
SlimSAS	偏存储场景，不够“通用”
板对板连接器	维护性差，不适合可更换线缆

MCIO 的目标

• 更高通道密度
• 更低高度（适合 1U / 2U）
• 支持 PCIe Gen5 / Gen6
• 统一高速接口形态

---

三、MCIO 的核心特点

1️⃣ 超高密度

• 单个 MCIO 连接器可支持：

  • x4 / x8 / x16 PCIe

• 在有限面积内走更多高速通道

👉 非常适合 CPU ↔ 背板 ↔ 扩展卡

---

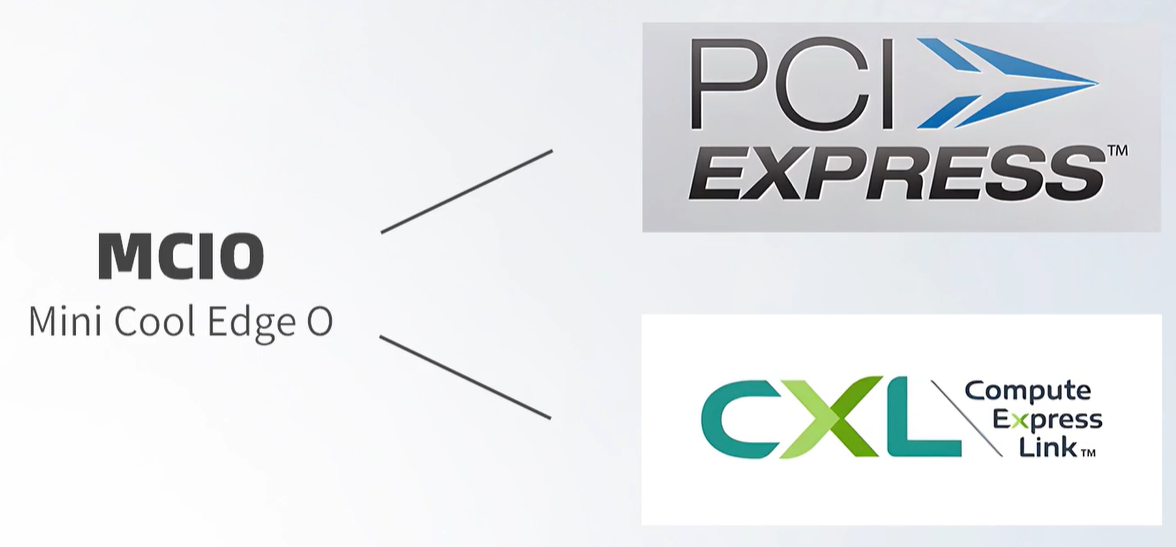

2️⃣ 支持多协议

MCIO 是物理接口，跑什么协议取决于连什么：

协议	是否支持
PCIe Gen4 / Gen5 / Gen6	✅
CXL 1.1 / 2.0 / 3.0	✅
SATA / SAS	✅
Ethernet（部分应用）	✅

👉 你可以把它理解成 “高速通道管道”

---

3️⃣ 低高度设计

• 插座高度明显低于 PCIe Slot

• 特别适合：

  • 1U / 2U 服务器
  • 加速卡密集部署
  • BMC/扩展 IO 模块

---

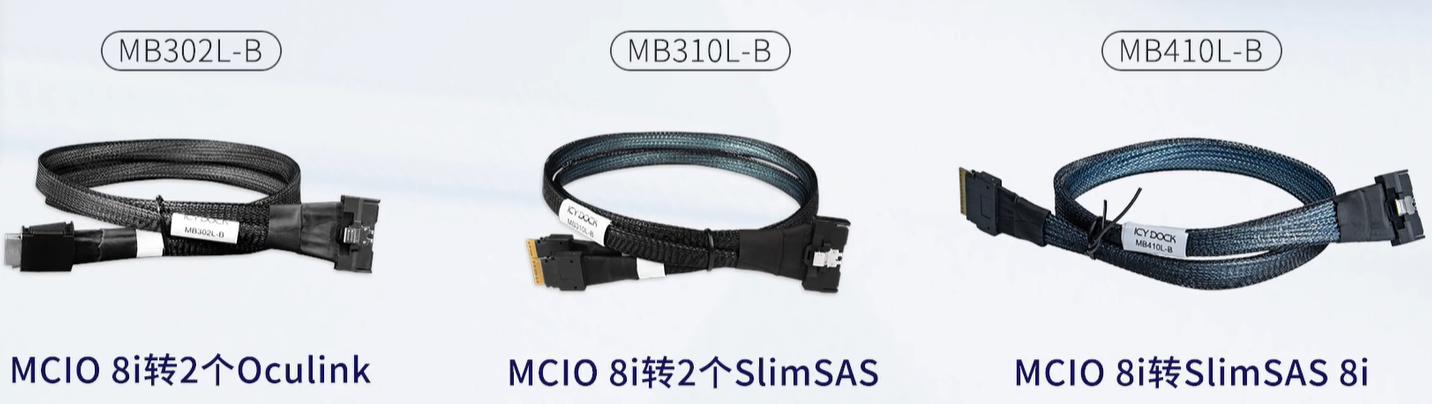

4️⃣ 可线缆化（可维护）

• 支持 线缆连接
• 不像板对板那样“一焊死”

👉 数据中心最爱：坏了能换

---

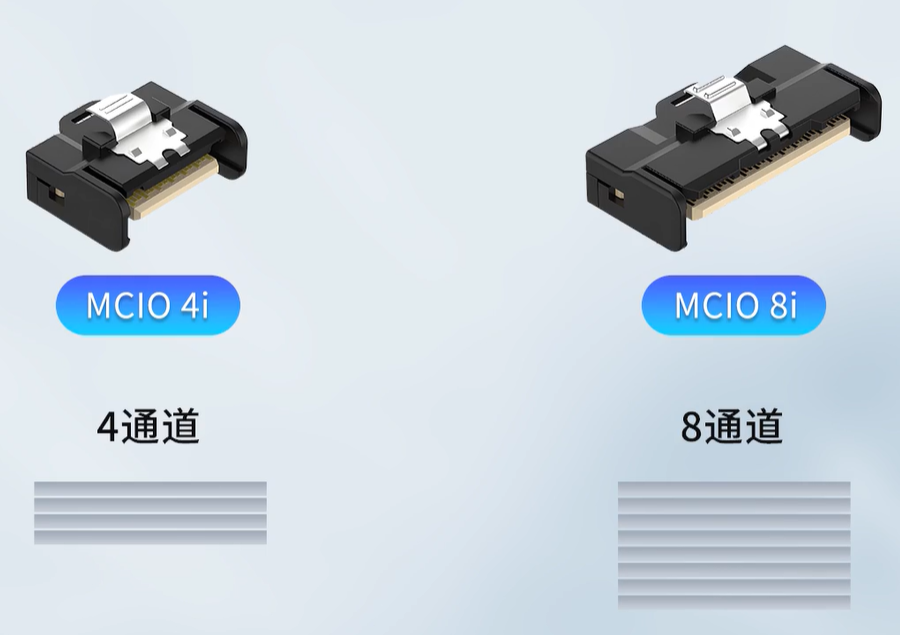

四、MCIO 常见形态

1️⃣ MCIO x4

• 对应 4 条 PCIe Lane
• 类似 OCuLink 的使用方式

• 常用于：

  • NVMe 扩展
  • 小型 IO 模块

---

2️⃣ MCIO x8 / x16

• 高端服务器主流

• 常用于：

  • CPU ↔ GPU
  • CPU ↔ PCIe Switch
  • CPU ↔ 扩展背板

---

五、MCIO vs 常见接口对比

接口	定位	密度	维护性	典型场景
PCIe Slot	传统扩展	低	好	PC/传统服务器
OCuLink	中高速	中	好	NVMe
SlimSAS	存储	中	好	SAS/NVMe
MCIO	高速通用	极高	好	服务器/CXL

一句话：

MCIO 是为 PCIe/CXL 时代重构的“物理层接口”
