时钟驱动器电路设计

概述

时钟缓冲器是一种专用于时钟信号的集成电路。它的核心作用非常简单：接收一个时钟输入信号，然后产生多个完全相同的低抖动时钟输出信号，以驱动多个需要同步时钟的负载。在现代数字系统中，时钟驱动器对于保持系统时序一致性、减少时钟抖动和确保信号完整性至关重要。

基本功能与特性

1. 负载驱动能力

时钟驱动器的输出驱动能力直接决定了其能够驱动的负载数量和质量。设计时需要考虑：

• 输出电流能力
• 容性负载限制
• 传输线阻抗匹配

2. 占空比保持

高速应用要求占空比接近 50%。驱动器应尽量将输入占空比误差最小化放大或畸变。 对于 50%占空比敏感的采样电路（如 SAR ADC、DDR 中某些时序），占空比失真会直接影响采样点及数据眼图。

3. 通道间偏移（Channel-to-Channel Skew）

表征同一芯片上不同输出间的相对时延差。低 Skew 是多通道同步采样和传输的基础。 Skew 来源：内部路径长度不一致、工艺不一致、负载差异、温度梯度等。 典型规格范围：几十 ps 到几百 ps，针对高端同步应用会要求 < 10 ps。

4. 器件间偏移（Device-to-Device Skew）

在需跨芯片同步输出的场景中（多板或多器件系统），器件间的系统级对齐非常重要。 与温度、电源电压（VCC）变化、参考源相位相关。常见做法是使用相同参考（shared clock）或使用 PLL/Delay alignment 技术、相位校准机制来降低偏移。

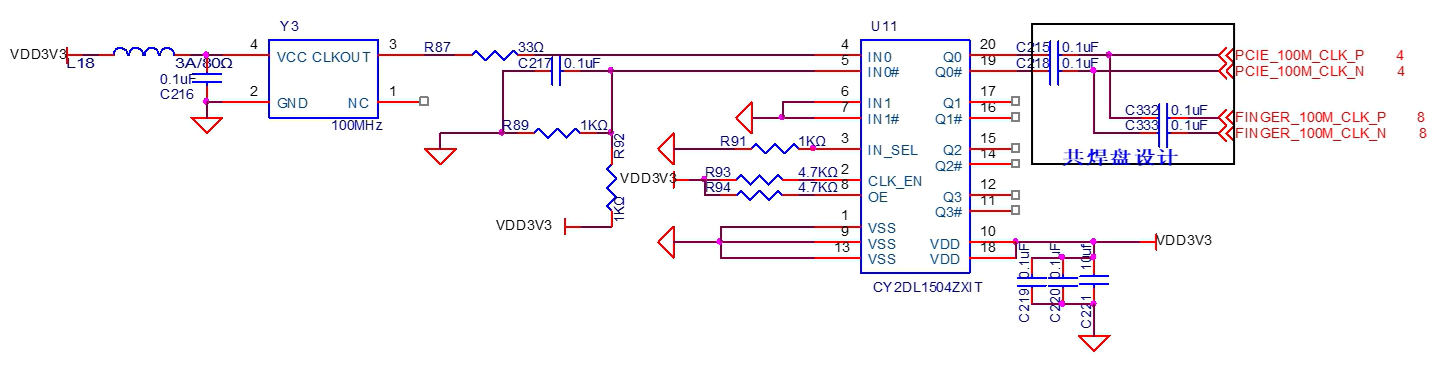

典型电路架构
