晶振电路设计

概要：本文介绍了有源晶振的基本结构及其在电路设计中的注意事项，包括输出端串联电阻的作用、电源引脚的处理、去耦电容的配置、外壳接地要求以及PCB布线建议，旨在帮助设计者提高时钟电路的稳定性和抗干扰能力。

1. 有源晶振简介

晶振是一个完整的振荡电路模块，其内部​​包含晶体，并集成了使其工作的所有必要电路。
只需要从外部提供直流电源（如 3.3V）到 Vcc 引脚，IC 芯片自动维持振荡，并将信号处理后，直接从 OUT 引脚输出一个​​即用型​​的优质时钟方波。

---

2. 输出端串联电阻的作用

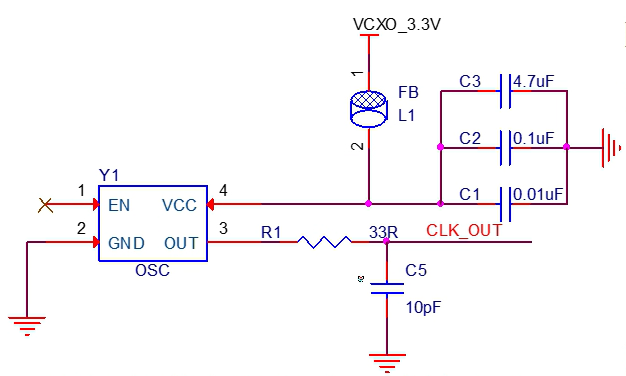

有源晶振的时钟输出端串联一个小电阻（R1），其作用如下：

• 减少信号反射：避免由反射引起的信号过冲。
• 减少谐波干扰：有源晶振输出的是方波，当阻抗不匹配时会引起谐波干扰。加入串联电阻后，电阻与输入电容构成 RC 电路，可将方波滤为近似正弦波。
• 阻抗匹配：提高信号完整性，减少反射干扰。
• 滤波作用：与电容 C5 组成 RC 滤波电路，进一步减少时钟信号过冲。

---

3. 电源引脚的处理

• 有源晶振的电源引脚不建议直接连接电源，应通过一个磁珠（L1）连接，以降低电源噪声对输出频率的影响。
• 晶振电源的去耦电容配置很重要，通常选择 3 个不同容值的去耦电容，并将容值较小的电容尽量靠近晶振的电源引脚布置。

---

4. 外壳接地与屏蔽设计

• 晶振外壳必须接地：
  • 可屏蔽晶振向外辐射的电磁干扰；
  • 可防止外部干扰信号影响晶振的稳定性。

---

5. PCB 布线与器件布局建议

• 晶振下方不要布线，确保完全铺地；
• 在晶振 300mil 范围内避免布线，以防止晶振影响周边器件和信号线性能；
• 时钟信号走线应尽量短，线宽适当加宽，在布线长度与远离发热源之间寻找平衡；
• 晶振不应放在 PCB 板的边缘，板卡设计时要特别注意该点。
