晶体电路设计

概要：本文介绍了晶体电路的常见设计方式，包括晶体负载电容的计算方法、电阻选择范围，以及布线时的注意事项。通过图示与公式，帮助读者更好地理解晶体电路的设计要点。

1. 常见晶体电路

1.1 电路图示

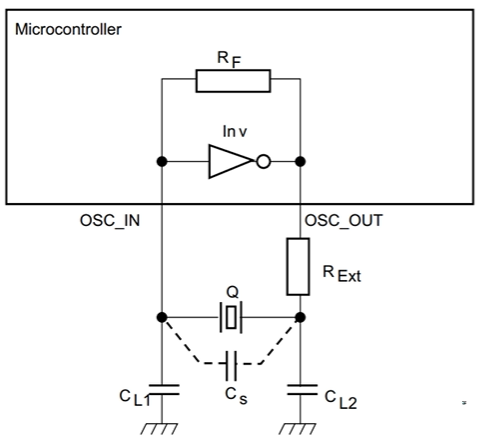

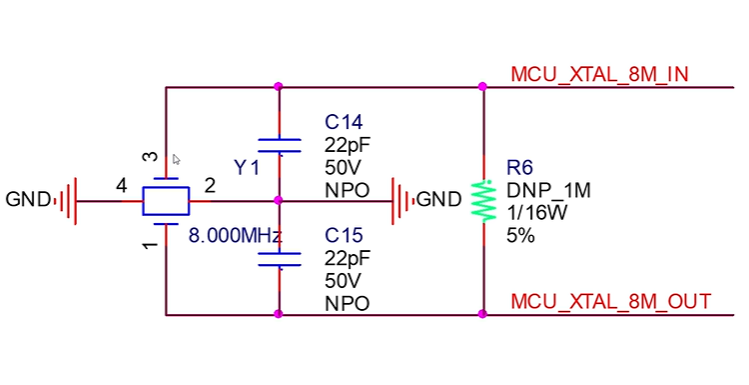

常见晶体电路如下图所示：

---

2. 负载电容计算

晶体负载电容的计算公式如下：

CL = (CL1 × CL2) / (CL1 + CL2) + Cs

• 简化情况：假设 CL1 = CL2，且不考虑杂散电容 Cs
  则有：

  CL = CL1 / 2


• 经验值：一般取 CL1 ≈ 1.5 × CL，略大于 1.5，建议在 1.5 - 1.8 之间选用接近的电容值即可。

---

3. 反馈电阻范围

不同频率下的反馈电阻选择范围如下：

频率	反馈电阻范围
32.768 kHz	10 ~ 25 MΩ
1 MHz	5 ~ 10 MΩ
10 MHz	1 ~ 5 MΩ
20 MHz	470 kΩ ~ 5 MΩ

---

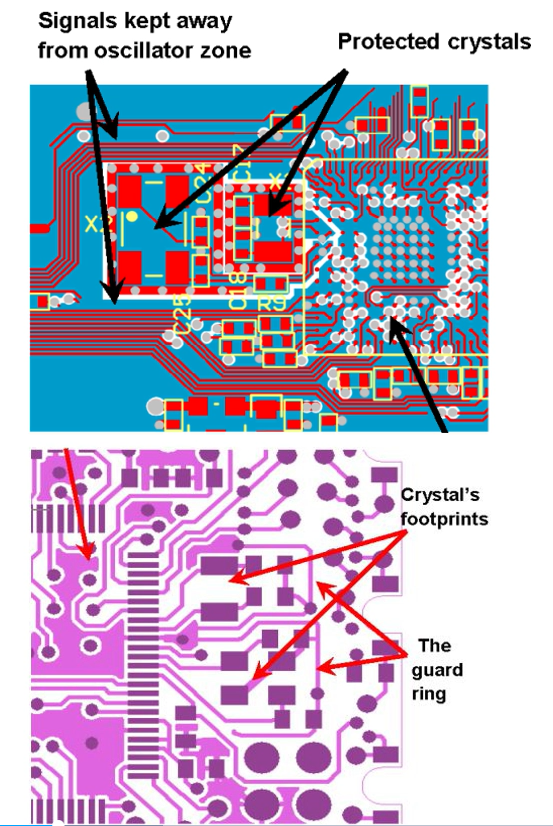

4. PCB 布线注意事项

在晶体电路的 PCB 设计中，应注意以下几点：

• 离处理器近：晶体应尽量靠近处理器，以减小信号路径长度。
• 离信号线远：避免靠近高速或敏感信号线，减小干扰。
• 包地处理：晶体下方应进行包地处理，增强抗干扰能力。
• 下方不可走线：晶体下方避免布线，以防止信号干扰。
