复位电路设计

概要：本文介绍了复位电路的基本功能与设计要点，分析了常见的复位设计问题，讨论了RC复位电路的不足，并推荐使用专用复位芯片来提高系统的稳定性与可靠性。

1. 复位电路的基本功能

复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关过程中引起的抖动而影响复位。对电路的可靠运行起着重要的作用。

---

2. 复位设计常见问题

2.1 常见问题列表

• 未提供复位信号
• 复位信号驱动能力不足
• 复位时序不对
• 复位宽度不够
• 复位信号的有效电平

---

3. RC复位电路

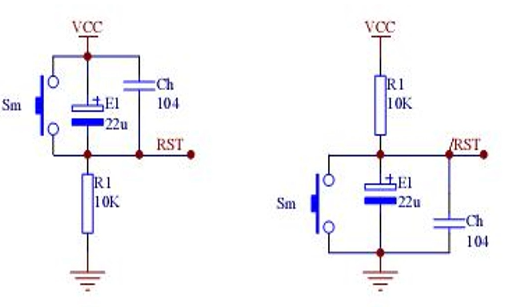

3.1 结构与问题

RC复位电路存在以下问题：

• 解决不了电源毛刺
• 边沿缓慢等问题
• 驱动能力变差

---

4. 专用复位芯片

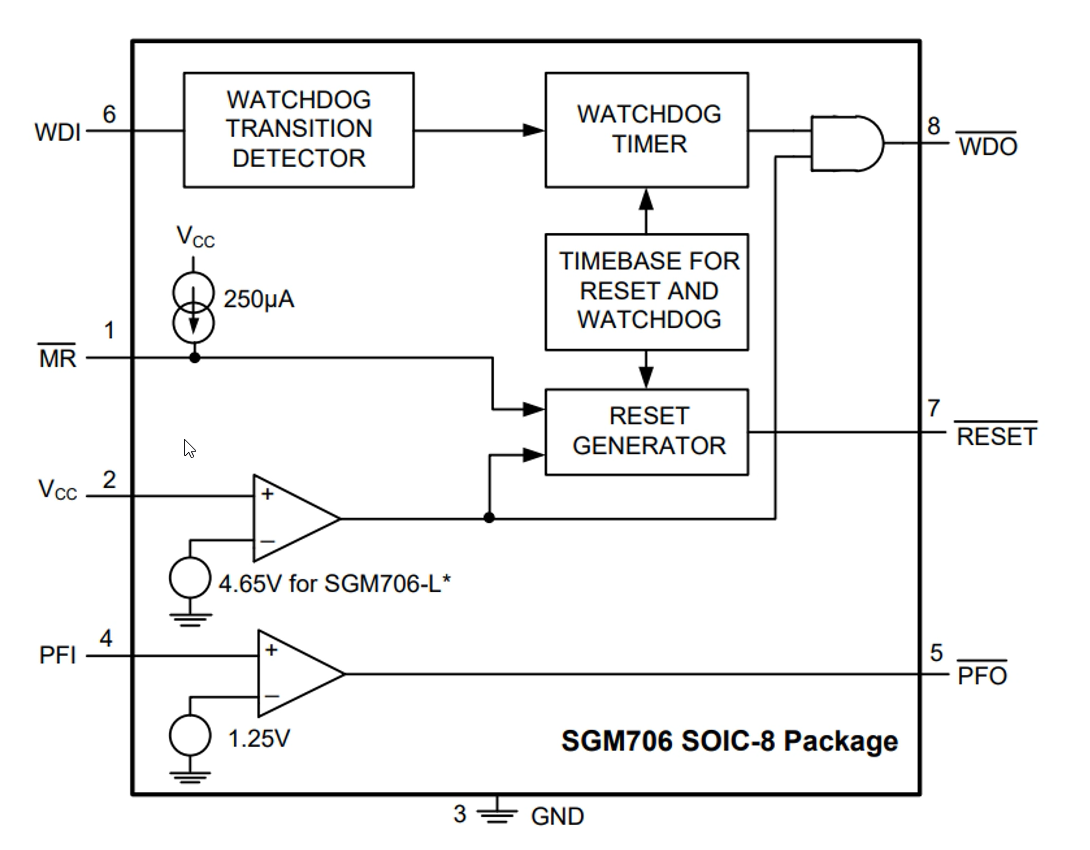

4.1 SGM706芯片介绍

• WDI：看门狗监控
• PFI：电源监控
• RESET：输出复位信号

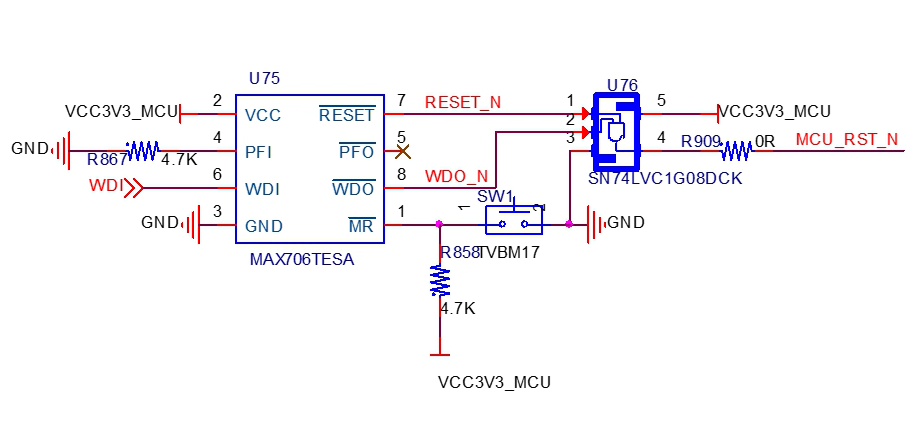

4.2 复位电路示意图

• U76 为与门
• RESET 或 WDO 有效时都能触发复位
