QY3588 DEBUG接口使用方式

概要：本文介绍了QY3588开发板的DEBUG接口使用方法，包括硬件连接方式、串口调试软件的下载安装、以及串口参数配置。推荐使用MobaXterm工具进行调试。

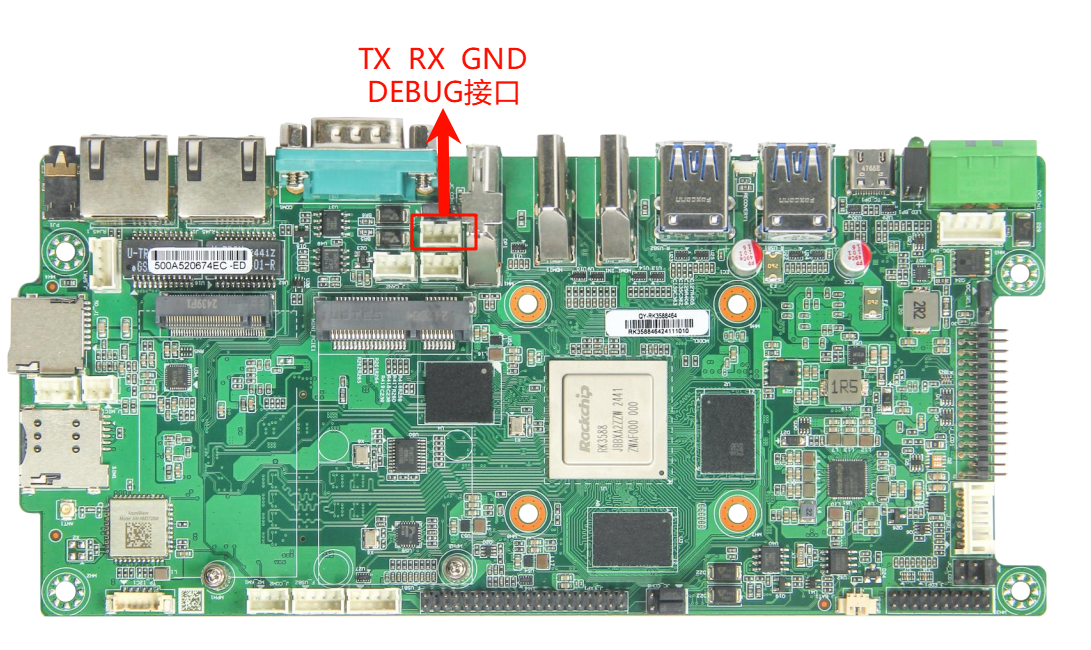

1. 板上的DEBUG接口如下

---

2. 下载串口软件

2.1 访问MobaXterm官网

• 打开网址：https://mobaxterm.mobatek.net

2.2 下载免费的家庭版

• 点击“Download”页面，选择“Home Edition（免费）”下载MobaXterm。

2.3 安装并启动程序

• 下载完成后，运行安装。

---

3. 连接方式

将开发板与USB转TTL模块进行如下连接：

开发板	USB转TTL模块
TX	RX
RX	TX
GND	GND

---

4. 软件配置

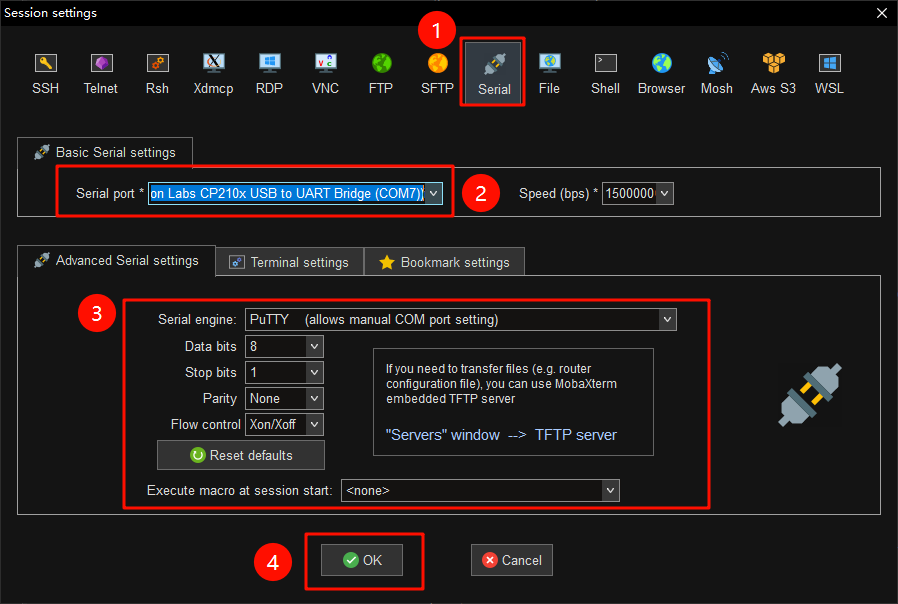

点击左上角的 “Session” 按钮，进入如下设置界面：

4.1 选择 Serial

• 在新建会话窗口中，点击左侧的「Serial」选项。

4.2 选择正确的 COM 口

• 根据电脑识别的端口设置正确的 COM 口（可在设备管理器中查看）。

4.3 配置串口参数

• 波特率：1500000
• 数据位：8
• 停止位：1
• 校验位：无（None）

4.4 点击 OK

• 设置完成后点击「OK」即可进入串口调试界面。
