PMOS 和 NMOS

概要：本文简要介绍了 PMOS 和 NMOS 的结构特点及其导通与截止的电平要求，同时通过图示说明了体二极管的方向以及源极与衬底的连接方式。

1. 缩写含义

• G：栅极（Gate）
• S：源极（Source）
• D：漏极（Drain）

---

2. PMOS 与 NMOS 的工作特性

• PMOS：低电平导通，高电平截止
• NMOS：高电平导通，低电平截止
• P 和 N 的含义：分别指源极和漏极的材料类型

---

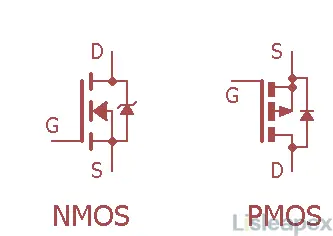

3. 箭头方向说明

•
  • NMOS：箭头指向栅极
  • PMOS：箭头背离栅极

---

4. 体二极管（Body Diode）

• 上图的二极管称为体二极管
• NMOS 中：体二极管方向为源极指向漏极
• PMOS 中：体二极管方向为漏极指向源极

---

5. NMOS 结构解析

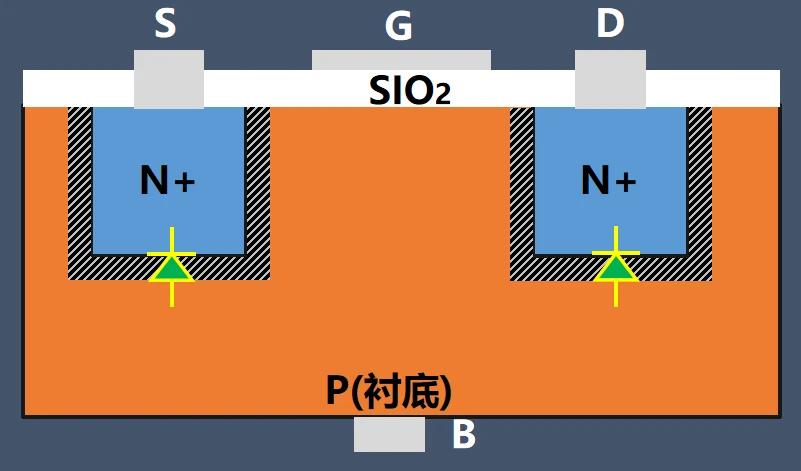

5.1 NMOS 基本结构图

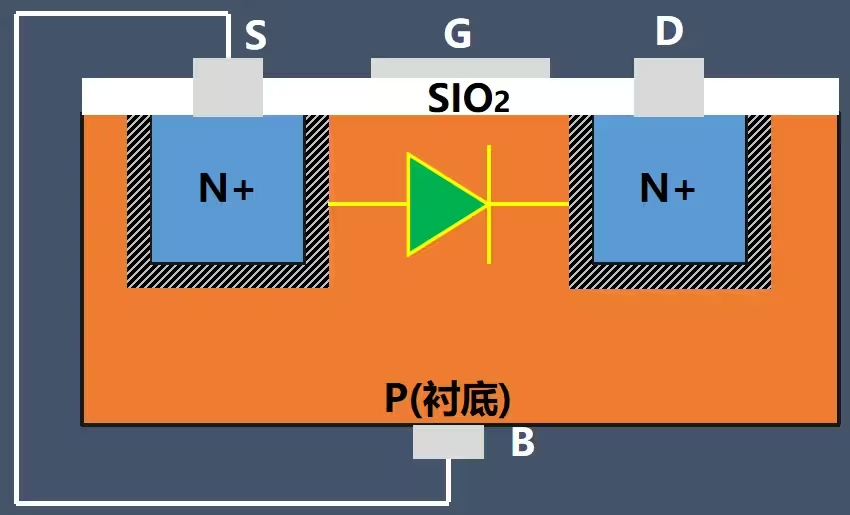

5.2 衬底连接说明

• 对于单个 MOS 管，一般衬底不是单独引出的，而是与源极接在一起，也可以说，两根线连在一起的就是S极
• 因此 MOS 管的源极和漏极之间会存在一个体二极管
