M.2 mSATA 接口区别

参考文章

• https://www.oscoo.com/cn/news/what-are-the-differences-between-m-2-and-msata-ssd-form-factors/
• https://blog.csdn.net/2301_77966501/article/details/130803577
• https://zhuanlan.zhihu.com/p/360275723

接口概述

M.2 和 mSATA 是两种不同的存储设备接口，其中 M.2 接口尺寸更小，应用更广泛。

主要区别

1. M.2 接口

• 主要用途：主要用于 SSD 固态硬盘
• 总线类型：
  • SATA 总线版本
  • PCIe 总线版本
• 支持协议：
  • AHCI 协议
  • NVMe 协议

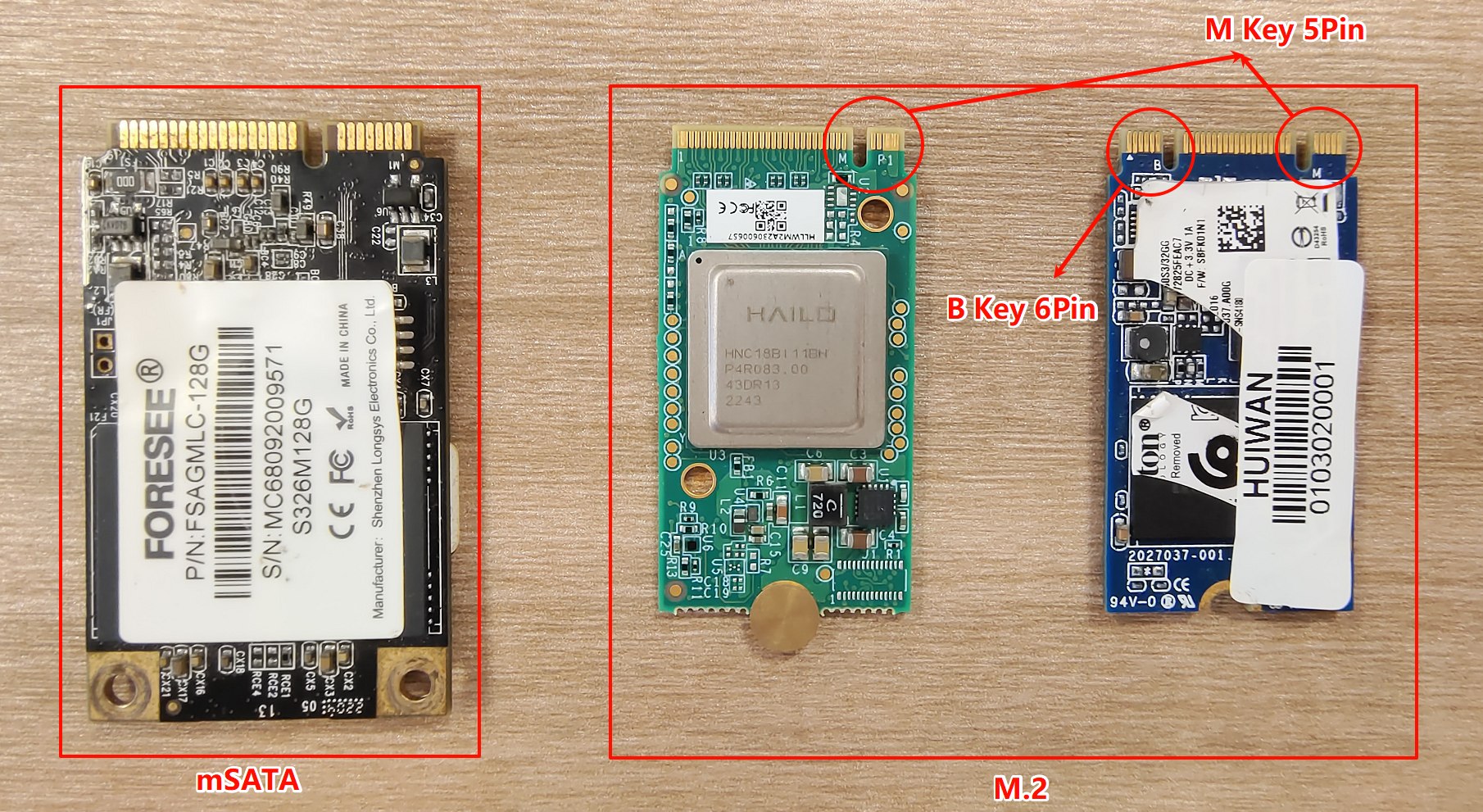

• 多功能性：M.2 插槽也可用于其他设备（如图中的 AI 加速卡）

接口类型	接口细节	总线(通道)	协议	速度
M.2(ngff)	Socket 2 (B key) (6 个金手指)	SATA	AHCI 协议	慢
		PCIe x2	AHCI 协议
	Socket 3 (M key) (5 个金手指)	PCIe x4	AHCI 协议
		PCIe x4	NVMe 协议	快

注：M.2 接口的不同 Socket 类型（B key 和 M key）支持不同的总线类型和协议组合，从而影响传输速度。

2. mSATA 接口

• 插槽类型：基于 mini PCIe（MPE）插槽
• 主要用途：支持 SATA 总线的硬盘

• 扩展功能：mini PCIe 插槽还可用于：

  • 4G 网卡
  • WiFi 卡等设备

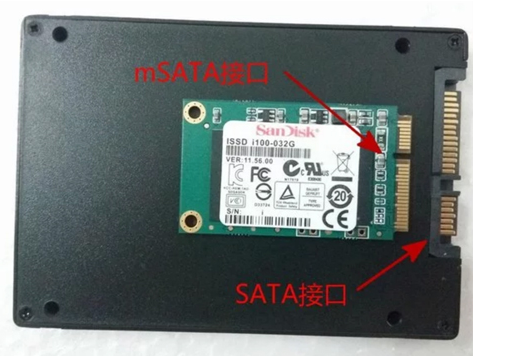

• mSATA 与 SATA 区别
