一文理清 PCIe、SATA、NVMe、AHCI、M.2、mSATA、MPE 的关系

一、一句话概括

PCIe / SATA 是“高速公路”（总线） AHCI / NVMe 是“交通规则”（协议） mSATA / miniPCIe 是“插头长什么样”（物理接口形态）

---

二、从底层开始：总线（Bus）

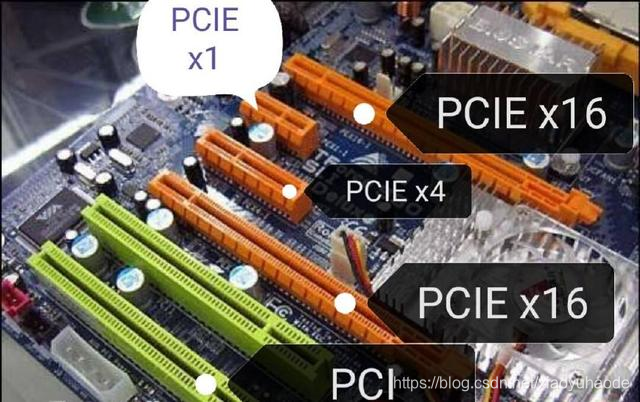

1️⃣ PCIe（Peripheral Component Interconnect Express）

PCIe 是什么？

• 一种高速串行总线
• CPU ↔ 外设之间的数据通道
• 现在几乎所有高性能设备都用它

特点：

• 点对点（不像 PCI 共享总线）
• Lane 可扩展：x1 / x4 / x8 / x16
• 双向全双工
• 带宽随代际提升（Gen3/4/5）

典型设备：

• NVMe SSD
• GPU
• 网卡
• RAID 卡
• AI 加速卡

---

2️⃣ SATA（Serial ATA）

SATA 是什么？

• 一种存储专用总线
• 早期用于替代 IDE / PATA
• 专门给 HDD / SSD 用

特点：

• 点对点
• 最高 6 Gbps（SATA III）
• 延迟高、并发能力弱（为机械硬盘设计）

典型设备：

• SATA HDD
• SATA SSD
• mSATA SSD

👉 SATA 和 PCIe 是“平级”的两种总线

---

三、再上一层：协议（Protocol）

3️⃣ AHCI（Advanced Host Controller Interface）

AHCI 是什么？

• 一种主机控制器接口规范
• 为 SATA 存储设备设计
• 本质是「CPU 如何控制 SATA 设备」

核心特点：

• 为 HDD 时代设计
• 单队列
• 队列深度：32
• 高延迟（中断多）

关系：

• AHCI ≠ SATA
• SATA 是总线
• AHCI 是跑在 SATA 上的协议

📌 SATA SSD = SATA + AHCI

---

4️⃣ NVMe（Non-Volatile Memory express）

NVMe 是什么？

• 为 PCIe + 闪存 专门设计的协议
• 彻底抛弃 AHCI 的历史包袱

核心特点：

• 多队列（最多 64K 队列）
• 每队列 64K 命令
• 极低延迟
• 高并发，适合多核 CPU

关系：

• NVMe 只能跑在 PCIe 上
• 不能跑在 SATA 上

📌 NVMe SSD = PCIe + NVMe

---

四、再上一层：接口形态（Form Factor）

5️⃣ mSATA

mSATA 是什么？

• SATA 协议
• mini-PCIe 外形
• 常见于老笔记本、工控设备

⚠️ 重点：

• mSATA ≠ miniPCIe
• 只是接口形式和 miniPCIe 是一致的
• 电气信号是 SATA

📌 mSATA SSD = SATA + AHCI + miniPCIe 外形

---

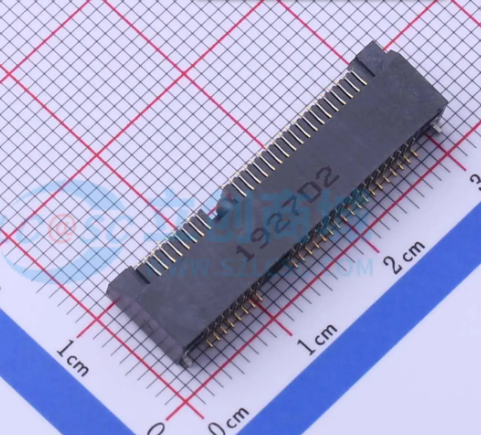

6️⃣ miniPCIe（Mini PCI Express）

miniPCIe 是什么？

• 一种 物理接口规范
• 本质是：PCIe x1 + USB

常见设备：

• Wi-Fi 模块
• 蓝牙模块
• LTE / 5G 模块
• 有时被拿来接 mSATA SSD（容易混）

⚠️ 插得进 ≠ 能用 取决于 主板给的是 PCIe 还是 SATA 信号

7️⃣ M.2（Next Generation Form Factor，NGFF）

M.2 是什么？

• 一种物理接口 / 外形规范
• 用来统一替代 mSATA / miniPCIe
• 不等于某种协议或总线

M.2 的关键点：

• 只是“插槽长什么样”
• 可以承载不同总线和协议

• 是否能用，取决于：

  • 主板走的是 PCIe 还是 SATA
  • 使用的是哪种 Key

常见组合：

• M.2 + PCIe + NVMe → NVMe SSD（主流）
• M.2 + SATA + AHCI → SATA SSD
• M.2 + PCIe x1 / USB → Wi-Fi / 蓝牙模块

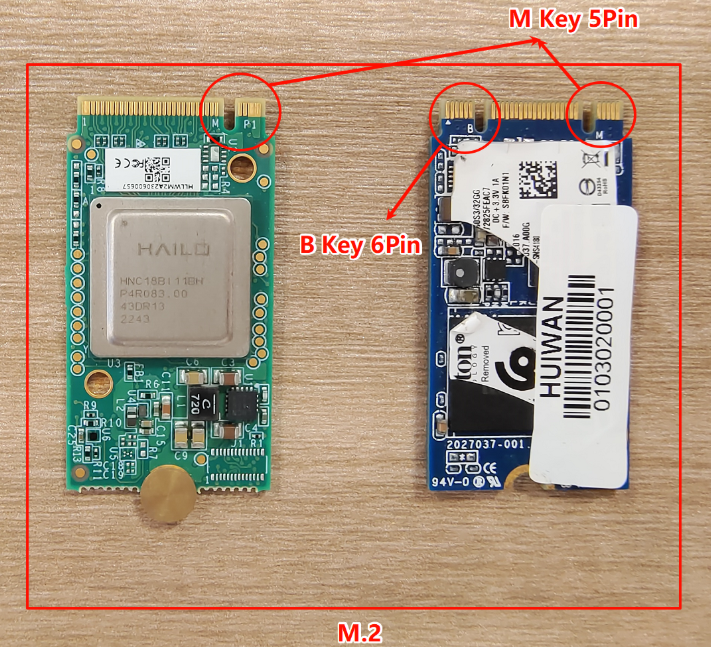

Key 类型（决定你能插什么）：

• Key M：PCIe x4（NVMe SSD）
• Key B：PCIe x2 / SATA
• Key B+M：兼容但通常降速
• Key E：Wi-Fi / 蓝牙
• Key A/E：无线模块

📌 M.2 本身不决定性能，真正决定性能的是：PCIe / SATA + NVMe / AHCI

8️⃣ PCIe 插卡（Add-in Card, AIC）

PCIe 插卡是什么？

• 直接插在 PCIe 插槽上的扩展卡
• 常见于台式机、服务器

特点：

• 使用 标准 PCIe 插槽
• 通常是 x4 / x8 / x16
• 供电、散热条件最好

常见存储形态：

• PCIe 插卡 NVMe SSD
• 多盘 NVMe RAID 卡
• 企业级高性能存储

📌 本质上： PCIe 插卡 NVMe SSD = PCIe + NVMe + 插卡外形

---

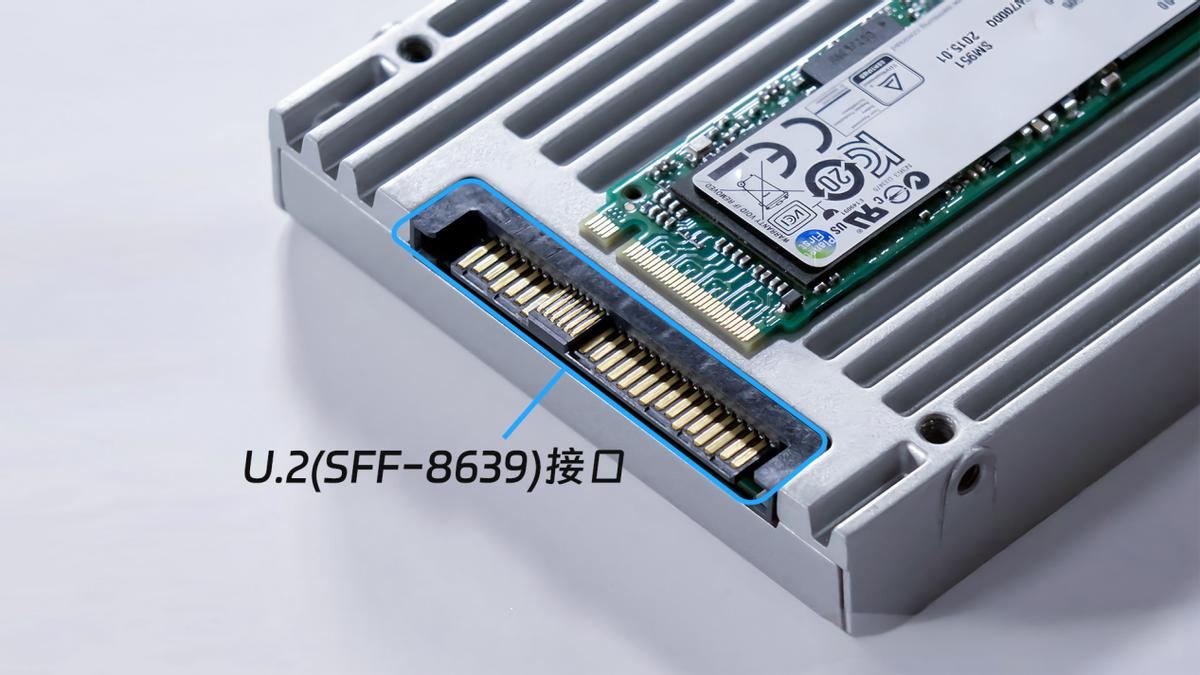

9️⃣ U.2（SFF-8639）

U.2 是什么？

• 一种 企业级存储接口形态
• 外形类似 SATA，但不是 SATA
• 用于 2.5 英寸 NVMe SSD

核心特点：

• 走的是 PCIe
• 协议是 NVMe
• 支持热插拔
• 线缆连接（服务器友好）

📌 常见于服务器 / 数据中心 📌 本质组合： U.2 NVMe SSD = PCIe + NVMe + 2.5 寸外形

---

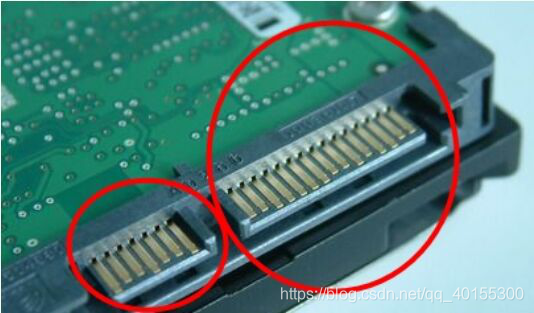

🔟 SATA（接口形态补充说明）

注意：这里说的是 SATA 接口形态，不是 SATA 总线本身

常见 SATA 外形：

• 2.5 英寸 SATA SSD
• 3.5 英寸 SATA HDD
• SATA 数据线 + 电源线

固定组合：

• SATA + AHCI
• 不可能跑 NVMe

📌 SATA 在“接口形态”层面几乎是强绑定 AHCI 的

五、存储相关名词全景关系图

graph TB
    %% ===== 顶层 =====
    CPU[CPU / SoC]

    %% ===== 总线层 =====
    subgraph BUS[总线层 Bus]
        PCIe[PCIe]
        SATA[SATA]
    end

    %% ===== 协议层 =====
    subgraph PROTO[协议层 Protocol]
        NVMe[NVMe]
        AHCI[AHCI]
    end

    %% ===== 设备层 =====
    subgraph DEV[设备类型 Device]
        NVMeSSD[NVMe SSD]
        SATASSD[SATA SSD]
        HDD[HDD]
    end

    %% ===== 物理接口 / 外形层 =====
    subgraph FORM[物理接口 / 外形 Form Factor]
        M2[M.2]
        mSATA[mSATA]
        miniPCIe[miniPCIe]
        PCIeCard[PCIe 插卡]
        U2[U.2]
        SATAForm[SATA 2.5/3.5]
    end

    %% ===== 连接关系 =====
    CPU --> PCIe
    CPU --> SATA

    PCIe --> NVMe
    NVMe --> NVMeSSD

    SATA --> AHCI
    AHCI --> SATASSD
    AHCI --> HDD

    NVMeSSD --> M2
    NVMeSSD --> PCIeCard
    NVMeSSD --> U2

    SATASSD --> M2
    SATASSD --> mSATA
    SATASSD --> SATAForm
    HDD --> SATAForm

    mSATA -. 外形一致 .- miniPCIe
