boost升压电路

概要：本文介绍了Boost升压电路的基本原理，分析了其在实际应用中的问题，并通过加入二极管和电容的方式提出了解决方案。最后展示了实际电路模型中MOS管的应用。

1. 基本原理

核心：电感电流不能突变

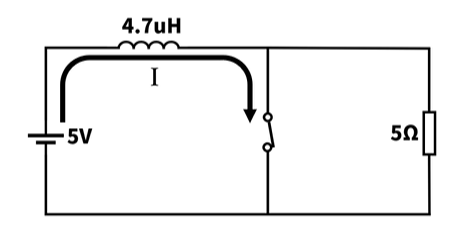

1.1 开关闭合：电源为电感充电

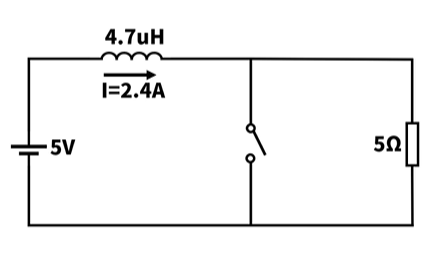

1.2 开关断开：电感维持电流，流过电阻

此时，由于电感电流不能突变，电感继续保持之前的电流流动，如果开关闭合时电感电流为 2.4A，在断开时它将流经电阻产生电压：

• 2.4A × 5Ω = 12V

这样，原本5V的电源电压被升压至12V。

---

2. 问题

上述电路存在一个问题：

• 当开关闭合时，电阻电压会被下拉到地
• 只有在开关断开后，才会出现12V的升压现象

如下图所示：

---

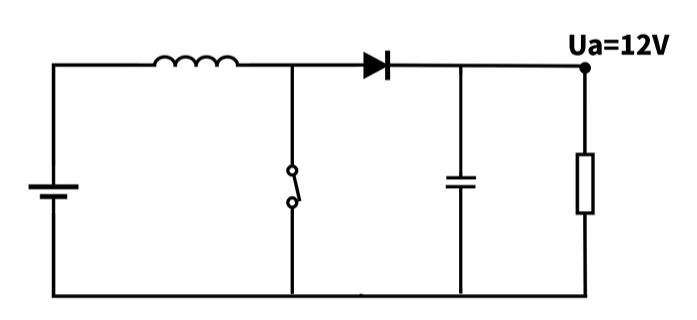

3. 解决方案：加入二极管和电容

为了解决上述问题，可以在电路中加入二极管与电容：

• 当开关闭合时：
  • 电容维持电阻两端的12V电压（由于电容电压不能突变）
  • 二极管的P极接地，不导通
• 当开关断开时：
  • 电感继续维持电流
  • 二极管导通
  • 实现升压过程

---

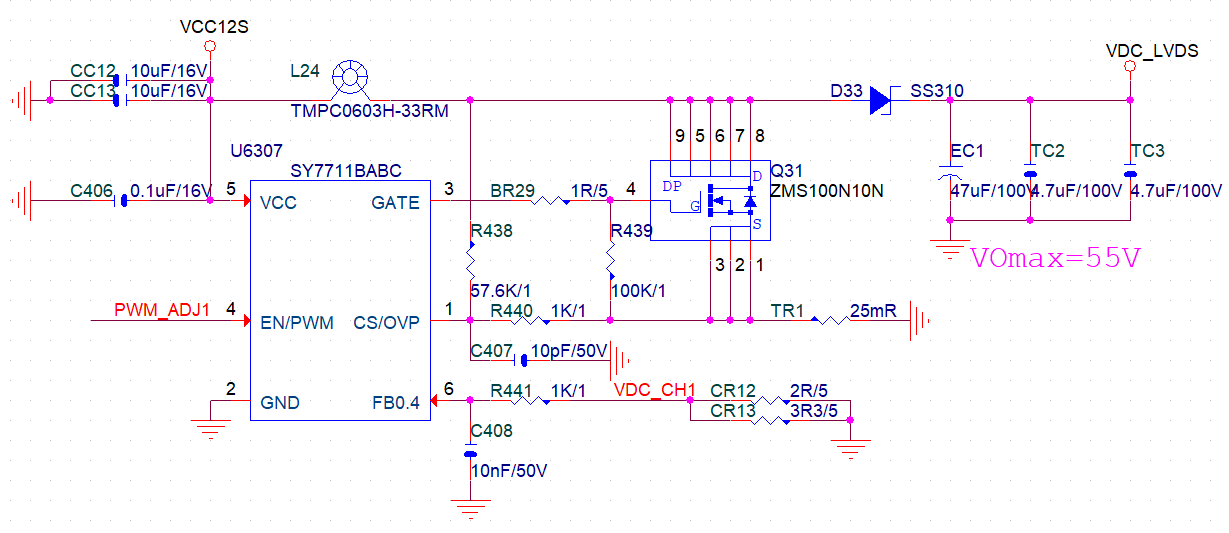

4. 实际电路模型

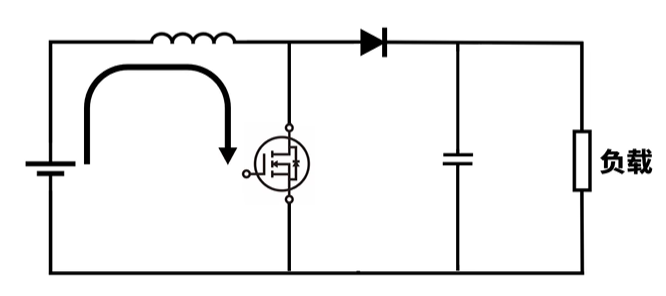

在实际应用中，开关由MOS管控制，MOS管具有开关速度快的优点：

---
